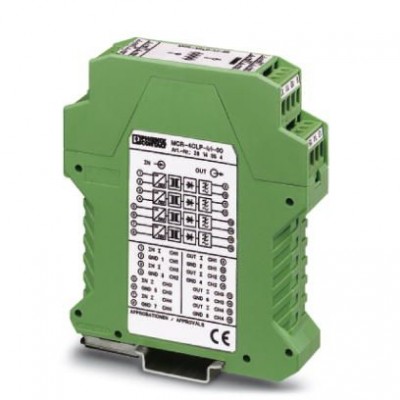

Пассивное устройство для развязки - MCR-4CLP-I-I-00 - 2814045
Описание
Пассивный разделитель MCR, для гальванической развязки цепей сигналов тока, не требует дополнительного питания, 4 канала, входной сигнал: 0(4)...20 мA, выходной сигнал: 0(4)...20 мAХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Предельная частота (3 дБ) | < 75 Гц |
| Входные данные | |
| макс. входное напряжение | 30 В (Перегрузка 30 В) |
| макс. входной ток | 50 мА (Перегрузка 100 мА) |
| Напряжение потери | 2,5 В (I = 20 мА) |
| Ограничение входного напряжения | 33 В (с диодом Зенера) |
| Ток срабатывания | < 50 мкA |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | нет |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА |
| Выходные данные | |
| макс. выходной ток | < 50 мА |
| Нагрузка / выходная нагрузка, выход тока | ≤ 1375 Ω (при выходном сигнале I = 20 мА) |
| Передаточная характеристика | 1:1 для входного сигнала |
| Пульсации | < 5 мВ (Эфф.) |
| Интерфейсы | |
| Количество каналов | 4 |
| Общие сведения | |
| UL, США / Канада | cULus |
| Дополнительные ошибки, в зависимости от нагрузки | 0,02 % (от измеренного значения) |
| Испытательное напряжение, вход / выход | 510 В (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
| Соответствие нормам | Соответствие CE |
| Ступенчатая характеристика (10-90%) | 5 мс (при нагрузке 500 Ω) |
| Температурный коэффициент, максимальный | ≤ 0,002 %/K (от измеренного значения / 100 Ω нагрузка) |
| Питание | |
| Диапазон напряжения питания | отдельный источник питания не требуется |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -10 °C ... 70 °C |
| Ширина | 22,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Входной сигнал тока | 0 мА ... 20 мА 4 мА ... 20 мА |
| Количество входов | 4 |
| Описание входа | вход тока |
| Цифровые выходы | |
| Количество выходов | 4 |
| Наименование, выход | выход тока |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
