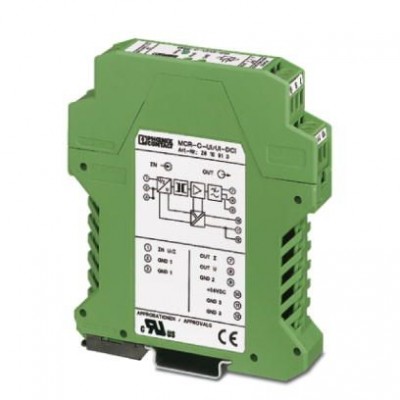

Разделительные усилители - MCR-C-UI-UI-DCI-NC - 2810939
Описание
Разделительный усилитель MCR с развязкой 3 цепей, с конфигурируемым входом/выходом, для гальванической развязки аналоговых сигналов, не сконфигурированХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Входное сопротивление, вход напряжения | 1 MΩ |
| Входное сопротивление, вход тока | 50 Ω |
| Предельная частота (3 дБ) | 30 Гц |
| Входные данные | |
| Входной сигнал напряжения | 0 В ... 10 В (другие настройки указываются при заказе) |
| макс. входное напряжение | 30 В |
| макс. входной ток | 50 мА |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | да, стандартная конфигурация ВХОД 0...10 В, ВЫХОД 0...10 В |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 10 В (другие настройки указываются при заказе) |
| макс. выходное напряжение | 15 В |
| макс. выходной ток | 30 мА |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| UL, США / Канада | UL 508 одобр. Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, Group IIC |
| Испытательное напряжение, вход / выход | 1,5 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, питание / сигнал | 1 кВ (50 Гц, 1 мин) |
| Калибровка измерительного диапазона | ± 2 % |
| Монтажное положение | на выбор |
| Настройка нуля | ± 2 % |
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
| Соответствие нормам | Соответствие CE |
| Ступенчатая характеристика (10-90%) | 11 мс |
| Температурный коэффициент, максимальный | 0,0075 %/K |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC |
| Потребляемый ток, макс. | < 30 мА (без нагрузки) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Количество входов | 1 |
| Цифровые выходы | |
| Количество выходов | 1 |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
