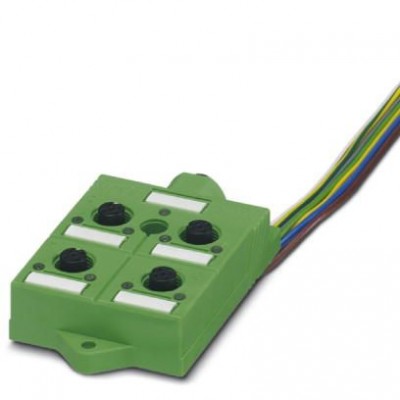

Коробка датчика и исполнительного элемента - SACB-4/ 4-L- 0,5 OTB - 1695964
Описание
Коробка датчика и исполнительного элемента, тип подключения: Розетка M12 Пластик, количество гнезд: 4, полюсов: 4, механические ключи: A - стандарт, гнездо для платы: oдин ряд, индикатор состояния: есть; годключение магистрального кабеля: Жесткое подключение 270°, длина кабеля: 0,5 м, экранировка: нетХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440108 |
| ETIM | |
| ETIM 2.0 | EC000200 |
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные по подключению магистрального кабеля | |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Механические характеристики | |
| Количество гнезд | 4 |
| Назначение выводов | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH 2 / 4 (A) = GN 3 / 4 (A) = YE 4 / 4 (A) = GY 1-4 / 1 (+ 24 V) = BN 1-4 / 3 (0 V) = BU 1-4 / 5 (PE) = GN/YE |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | CuSn |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Расчетное напряжение | 24 В DC |
| Тип подключения, датчик / исполнительный элемент | Розетка M12 |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Размеры | |
| Длина кабеля | 0,5 м |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C -40 °C ... 90 °C (При жестком монтаже) -5 °C ... 80 °C (При подвижном монтаже) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Ni/Au |
| Материал, резьбовая втулка | PA |
| Материал, уплотнительное кольцо | NBR |
| Функции | |
| Локальная диагностика | Электропитание LED зел. Отображение состояния ввода-вывода LED желт. |
| Характеристики магистрального кабеля | |
| Сечение, сигнальная линия | 4x 0,34 мм² |
| Сечение, цепь питания | 3x 0,75 мм² |
| Габариты и материалы | |
| Материал корпуса | PA |
| Монтажные характеристики | |
| Тип подключения | Жесткое подключение |
