Кабель для датчика / исполнительного элемента - SAC-5P-M12FR3L/ 8-PUR/M12FR3LV - 1693898
Описание

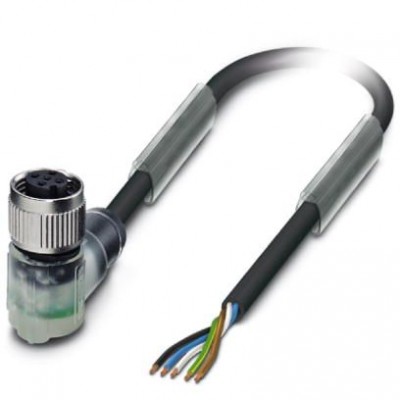

Кабель для датчика / исполнительного элемента, 5-полюсн., PUR без галогенов, отвержденный излучением, оранжевый RAL 2003, Гнездо угловой M12, А-кодирование, к Гнездо угловой M12, А-кодирование, с 3 светодиода, длина кабеля: 8 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| AWG, напряжение питания | 20 |
| AWG, сигнальная линия | 22 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | оранжевый RAL 2003 |
| Испытательное напряжение, проводник | 2000 В (50 Гц, 5 минут) |
| Количество циклов изгибания | 5000000 |
| Конструкция кабеля, напряжение питания | 24x 0,15 мм |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, при жесткой прокладке | мин. 20 мм |
| Минимальный радиус изгиба, при подвижной прокладке | мин. 30 мм |
| Наружный диаметр кабеля D | 5,2 мм ±0,2 мм |
| Номинальное напряжение, проводник | 250 В (AC) |
| Общая скрутка | 5 жил в скрутке |
| Прочие характеристики | не содержит силикона отвержденный излучением |
| Путь перемещения | 10 м |
| Радиус изгиба | 52 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 57,5 Ом/км (для кабеля сечением 0,34 мм²) ≤ 39 Ом/км (для кабеля сечением 0,5 мм²) |
| Стойкость, прочие данные | устойчивость к гидролизу и микроорганизмам устойчив к УФ-излучению устойчив к сварочным брызгам |
| Тип кабеля (краткое обозначение) | 150 |
| Условное обозначение кабеля | D12YSL11X-JB |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Индикатор состояния | 3 светодиодных |
| Кодирование | A - стандарт |
| Материал, контакт | CuSn |
| Расчетное напряжение | 24 В 24 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 4x 0,34 мм² (Сигнальный провод) 1x 0,5 мм² (Разъем PE) |
| Параметры проводников | |
| Цвета жил | коричневый, синий, черный, белый, желто-зеленый |
| Рабочие условия | |
| Негорючесть | DIN VDE 0472 T.804, вид испытаний B |
| Размеры | |
| Длина кабеля | 8 м |
| Тип кабеля | PUR, отвержденный излучением, без галогена, оранжевого цвета |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, контактная поверхность | Ni/Au |
