Модуль для контактов - HC-D 15-ESTC-R - 1679469
Описание

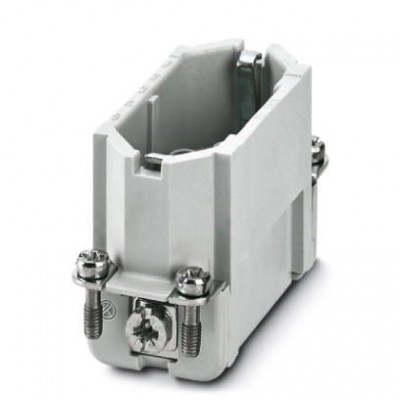

Штекерная вставка HEAVYCON, серия D15, 15-полюсная, подключение обжимом катанных контактовХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27140816 |
eCl@ss 4.1 | 27140816 |
eCl@ss 5.0 | 27143424 |
eCl@ss 5.1 | 27143424 |
eCl@ss 6.0 | 27143424 |
eCl@ss 7.0 | 27440209 |
eCl@ss 8.0 | 27440205 |
eCl@ss 9.0 | 27440205 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 2.0 | EC000438 |
ETIM 3.0 | EC000438 |
ETIM 4.0 | EC000438 |
ETIM 5.0 | EC000438 |
ETIM 6.0 | EC000438 |
UNSPSC | |
UNSPSC 11 | 39121522 |
UNSPSC 12.01 | 39121522 |
UNSPSC 13.2 | 39121522 |
UNSPSC 6.01 | 30211923 |
UNSPSC 7.0901 | 39121522 |
Механические характеристики | |
Длина зачищенной части одной жилы | 3 мм +0,5 мм (0,14 мм² ... 0,5 мм²) 3,5 мм +1 (0,5 мм² ... 1,5 мм²) |
Сечение AWG | 26 ... 16 |
Сечение проводников | 0,14 мм² ... 1,5 мм² |
Циклы установки | ≥ 500 |
Общие сведения | |
Материал, контакт | Медный сплав |
Размер | D15 |
Расчетное импульсное напряжение | 4 кВ |
Расчетное напряжение (III/3) | 250 В |
Расчетный ток | 10 A |
Способ подключения | Обжим |
Указания по монтажу | - Для механического кодирования применяются штифтовые HC-CST (1676857) и гнездовые ключи HC-CBU (1676860). Обслуживание разъемных соединений допускается только после отключения нагрузки и электропитания. |
Стандарты и предписания | |
Строительные нормы и правила и методика проведения испытания | DIN VDE 0627/86 DIN VDE 0110/02.79 DIN VDE 0110-1/04.97 МЭК 60664-1, DIN МЭК 60512 МЭК 60352 |
Технические данные | |
Полюсов | 15+PE |
Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
Тип изоляционного материала | |
Материал, держатель контакта | PC |
Материал, контактная поверхность | серебро (или золото) |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | III |
