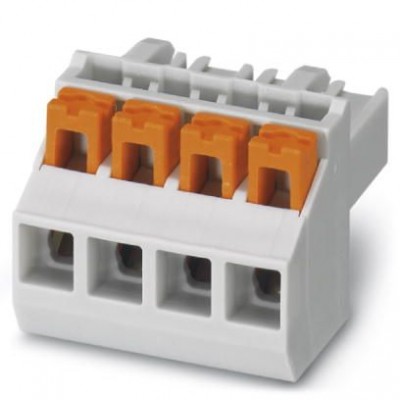

Разъем печатной платы - PSPT 2,5/ 4-ST KMGY - 2202344
Описание
Разъемы для печатной платы, номинальный ток: 16 A, расчетное напряжение (III/2): 320 В, полюсов: 4, размер шага: 5 мм, цвет: светло-серый, поверхность контакта: оловоХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260704 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| UNSPSC | |
| UNSPSC 13.2 | 39121409 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 16 A |
| Номинальное сечение | 2,5 мм² |
| Номинальный ток IN | 16 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (III/3) | 250 В |
| Размеры | |
| Длина [ l ] | 19,95 мм |
| Размер a | 10 мм |
| Ширина [ w ] | 15 мм |
| Технические данные | |
| Полюсов | 4 |
| Размер шага | 5 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| AWG согласно UL/CUL макс. | 14 |
| AWG согласно UL/CUL мин. | 24 |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
