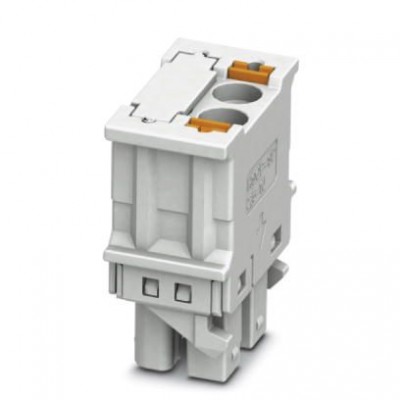

Разъем печатной платы - HSCP-SP 2,5-1U20-7035 - 2201782
Описание
Разъемы для печатной платы, номинальный ток: 8 A, расчетное напряжение (III/2): 300 В, полюсов: 2, размер шага: 5 мм, тип подключения: Технология Push in, цвет: светло-серый, поверхность контакта: олово, Пожалуйста учитывайте кривую изменения характеристик изделияХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27180506 |
| eCl@ss 5.1 | 27180506 |
| eCl@ss 6.0 | 27180802 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC001031 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| UNSPSC | |
| UNSPSC 13.2 | 39121409 |
| Общие сведения | |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Номинальное сечение | 2,5 мм² |
| Номинальный ток IN | 8 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (II/2) | 600 В |
| Расчетное напряжение (III/2) | 300 В |
| Размеры | |
| Высота [ h ] | 21,6 мм |
| Длина [ l ] | 10,9 мм |
| Ширина [ w ] | 18,8 мм |
| Технические данные | |
| Полюсов | 2 |
| Размер шага | 5 мм |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Монтажные характеристики | |
| Тип подключения | Технология Push in |
