Устройство защиты от перенапряжений, тип 3 - MNT-TV-SAT D - 2882284
Описание

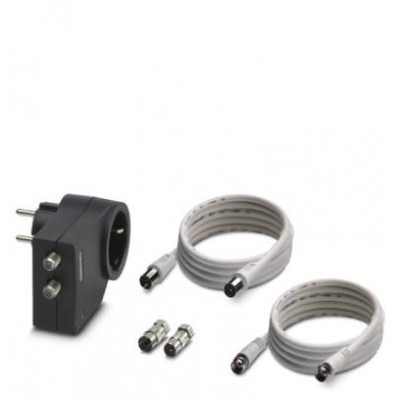

Промежуточный штекерный модуль с гнездом, для защиты от импульсных перенапряжений сети питания и сигнальных входов антенн радио- и телевизионных приемников (кабель, наземная антенна, оборудование спутникового телевидения SAT). Кабель прилагается.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130810 |
| eCl@ss 7.0 | 27130810 |
| eCl@ss 8.0 | 27130810 |
| eCl@ss 9.0 | 27130810 |
| ETIM | |
| ETIM 2.0 | EC001473 |
| ETIM 3.0 | EC001473 |
| ETIM 4.0 | EC001473 |
| ETIM 5.0 | EC001473 |
| ETIM 6.0 | EC001473 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 2,4 ГГц / 75 Ω) |
| Время сброса импульса (фаза-экранировка) | ≤ 4 с |
| Время срабатывания tA (экран-земля) | ≤ 100 нс |
| Емкость, асимметрич. (экран) | тип. 10 пФ |
| Комбинированный импульс UOC | 4 кВ |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 75 Ом | тип. 2,5 ГГц |
| Номинал предохранителя, макс. | 16 A (gG / B / C) |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA (> 5x) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 2,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (экран-земля) | 5 кA |
| Номинальный ток IL | 16 A (30 °C) |
| Остаточное напряжение при In (фаза-экран) | ≤ 40 В |
| Остаточное напряжение при In (экран-земля) | ≤ 50 В |
| Потребление энергии, асимметрично | 220 Дж (L(N)-PE) |
| Потребление энергии, симметрично | 140 Дж (L-N) |
| Стабильность переменного тока (фаза-экранировка) | 5 A - 1 с |
| Стабильность переменного тока (экранировка-земля) | 10 А - 1 с |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Уровень защиты Up (L-N) | ≤ 1,2 кВ |
| Уровень защиты UP (L-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (жила-экран) | ≤ 700 В (C2 - 2 кА) |
| Уровень защиты Up (экран-земля) | ≤ 1,2 кВ (C2 - 5 кA) |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 4 кВ / 2 кА C3 - 7,5 kV / 100 A |
| Устойчивость к импульсному току (экранировка-земля) | C2 - 10 кВ / 5 кА C3 - 7,5 кВ / 100 А D1 - 1 кА |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Защитная цепь информационной техники | |
| Время срабатывания tA (фаза-экран) | ≤ 100 нс |
| Номинальный импульсный ток ian (10/1000)мкс, асим. (экран) | 120 A |
| Защитная цепь источника питания | |
| Время срабатывания (L-N) | ≤ 25 нс |
| Время срабатывания (L-PE) | ≤ 100 нс |
| Время срабатывания (N-PE) | ≤ 100 нс |
| Расчетное напряжение разрядника UC | 24 В DC |
| Расчетное напряжение разрядника UC (L-N) | 275 В AC |
| Расчетное напряжение разрядника UC (L-PE) | 360 В AC |
| Расчетное напряжение разрядника UC (N-PE) | 360 В AC |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Промежуточный штекер |
| Может применяться в странах со следующими кодами | D, A, NL, E, S, FIN, TR |
| Направление действие | L/N-PE & Signal Line-Shield-Earth Ground |
| Номинальное напряжение UN | 230 В AC |
| Расчетный ток | 1,5 A (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T3 |
| Тип монтажа | Вставляется в сетевую розетку |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
| Размеры | |
| Высота | 107 мм |
| Глубина | 78 мм |
| Стандарты и предписания | |
| Диапазон частот | 0 Гц ... 2400 МГц |
| Класс испытания согл. МЭК | C2 C3 D1 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1 ВА |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
| Ширина | 63 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Штекерный модуль с защитным контактом |
| Тип подключения ВЫХОД | Штепсельная розетка с защитным контактом |
| Электрические данные | |
| Сопротивление изоляции Riso | ≥ 70 MΩ ≥ 70 MΩ |
| Габариты и материалы | |
| Материал корпуса | PA 6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Штекерный модуль/розетка с заземляющим контактом |
