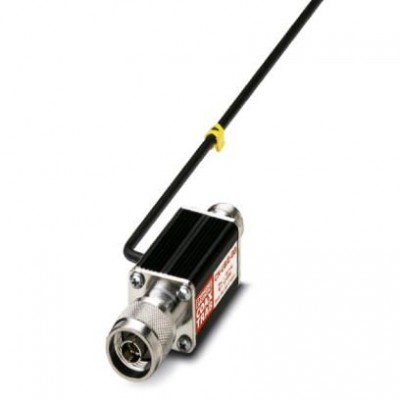

Устройство защиты от перенапряжений - CN-UB/E-BB - 2817686
Описание
Промежуточный штекер с защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов с экраном без потенциала земли. Разъемы: Соединитель N-типа, гнездо-гнездоХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | 0,1 дБ (≤ 100 МГц) |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 100 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (экран-земля) | ≤ 100 нс |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | 300 Вт (При VSWR = 1,1 в системе сопротивлением 50 Ω) 80 Вт (VSWR= ∞) |
| Емкость, асимметрич. (экран) | 7 пФ (стандартный (типовой)) |
| Класс VDE | C2 C3 D1 |
| Коэффициент стоячей волны КСВ для систем 50 Ом | ≤ 1,2 (200 МГц) |
| Макс. напряжение при длит. нагрузке UC | 180 В DC 130 В AC |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | тип. 1 ГГц |
| Максимальное напряжение при длительной нагрузке UC (провод-земля) | 180 В DC 130 В AC |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (экран-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 470 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 470 В ≤ 33 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 590 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн. | ≤ 470 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), статич. | ≤ 33 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 160 В (1,5 м, провод) |
| Остаточное напряжение при In (фаза-экран) | ≤ 55 В |
| Остаточное напряжение при In (экран-земля) | ≤ 160 В (1,5 м, провод) |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Уровень защиты Up (жила-земля) | ≤ 500 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-экран) | ≤ 700 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (экран-земля) | ≤ 500 В (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA D1 - 2,5 kA |
| Устойчивость к импульсному току (экранировка-земля) | C2 - 10 кВ / 5 кА D1 - 2,5 кА |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Общие сведения | |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
| Расчетный ток | 5 A (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 МЭК 60664-1 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Окружающие условия | |
| Степень защиты | IP20 IP20 |
| Размеры | |
| Высота | 83 мм |
| Глубина | 25,4 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2002 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 25,4 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Гнездовой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
| Габариты и материалы | |
| Материал корпуса | Алюминий |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Гибкий проводник (ПВХ) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
