Устройство защиты от перенапряжений - CN-UB-70DC-6-SB - 2803153
Описание

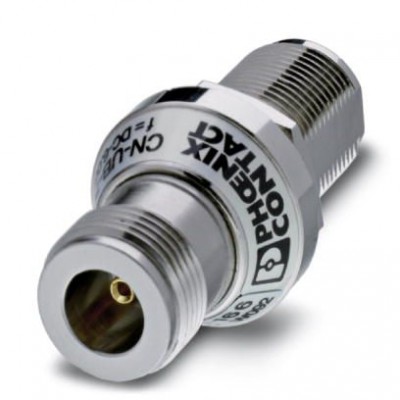

Промежуточный штекер с защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: Соединитель N-типа, штырь-гнездоХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | 0,1 дБ (≤ 6 ГГц) |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 100 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | 30 Вт (КСВН = 1,15) |
| Емкость (фаза-земля) | тип. 1,5 пФ |
| Емкость, асимметрич. (экран) | тип. 1,5 пФ |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 10 кA |
| Класс VDE | C2 C3 D1 |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,15 (≤ 6 ГГц) |
| Макс. напряжение при длит. нагрузке UC | 70 В DC 50 В AC |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | > 6 ГГц |
| Максимальное напряжение при длительной нагрузке UC (провод-земля) | 70 В DC 50 В AC |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран) | 100 A |
| Номинальный импульсный ток утечки In (8/20) мкс | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 650 В |
| Стабильность переменного тока (фаза-экранировка) | 5 A - 1 с |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 1 кA |
| Уровень защиты Up (жила-земля) | ≤ 800 В (C2 - 4 кВ / 2 кА) ≤ 1 кВ (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-экран) | ≤ 800 В (C2 - 4 кВ / 2 кА) ≤ 1 кВ (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA C3 - 100 A D1 - 1 кА |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 10 кВ/5 кА C3 - 100 A D1 - 1 кА |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Общие сведения | |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
| Расчетный ток | 10 A |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 МЭК 60664-1 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Окружающие условия | |
| Степень защиты | IP68 IP68 |
| Размеры | |
| Высота | 24 мм |
| Глубина | 50 мм |
| Стандарты и предписания | |
| Диапазон частот | 0 Гц ... 6 ГГц |
| Класс испытания согл. МЭК | C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C |
| Ширина | 24 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Штыревой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
| Указание | Для выполнения требований противопожарной защиты к напряжениям постоянного тока необходимо соблюдать следующее указание: «УЗИП использовать в комбинации с передающем устройством, которое отключается в случае короткого замыкания». |
| Габариты и материалы | |
| Материал корпуса | Латунь (CuZn) |
| Дополнительные особенности | |
| Цвет | под никель |
