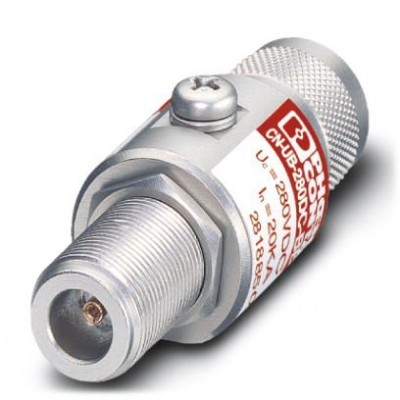

Устройство защиты от перенапряжений - CN-UB-280DC-BB - 2818850
Описание
Промежуточный штекер со сменной защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: Соединитель N-типа, гнездо-гнездоХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,1 дБ (≤ 1,2 ГГц / 50 Ω) тип. 0,2 дБ (≤ 2,2 ГГц / 50 Ω) |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | 700 Вт (VSWR = 1,1) 200 Вт (VSWR= ∞) |
| Емкость | тип. 1,5 пФ |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 20 кA |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,1 (≤ 2 ГГц) |
| Макс. напряжение при длит. нагрузке UC | 280 В DC 195 В AC |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | > 3 ГГц |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран) | 100 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 20 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 20 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 900 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 900 В |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-экран) | 2,5 кA |
| Уровень защиты Up (жила-земля) | ≤ 900 В (C1 - 1 кВ/500 A) ≤ 1,1 кВ (C2 - 10 кВ / 5 кА) ≤ 1 кВ (C3 - 25 A) |
| Уровень защиты Up (жила-экран) | ≤ 900 В (C1 - 1 кВ/500 A) ≤ 1,1 кВ (C2 - 10 кВ / 5 кА) ≤ 1 кВ (C3 - 25 A) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ/500 A C2 - 10 кВ/5 kA C3 - 100 A D1 - 2,5 kA |
| Устойчивость к импульсному току (фаза-экранировка) | C1 - 1 кВ/500 А C2 - 10 кВ/5 кА C3 - 100 A D1 - 2,5 кА |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Общие сведения | |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
| Расчетный ток | 5 A (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | Соответствующий промежуточный штекер |
| Окружающие условия | |
| Степень защиты | IP55 |
| Размеры | |
| Высота | 25 мм |
| Глубина | 67 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 EN 61643-21 2001 + A1:2009 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 25 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Гнездовой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
| Указание | Для выполнения требований противопожарной защиты к напряжениям постоянного тока необходимо соблюдать следующее указание: «УЗИП использовать в комбинации с передающем устройством, которое отключается в случае короткого замыкания». |
| Габариты и материалы | |
| Материал корпуса | Латунь с никелевым покрытием |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
