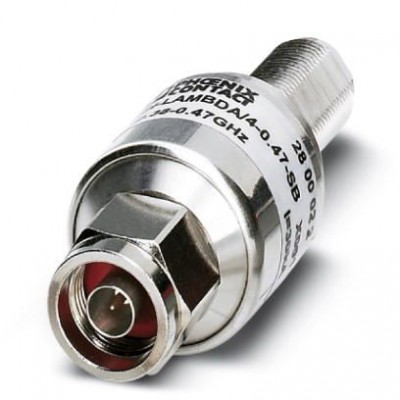

Устройство защиты от перенапряжений - CN-LAMBDA/4-0.47-SB - 2800022
Описание
Промежуточный штекер по технологии Lambda/4 в качестве защиты от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: Соединители N-типа, штекер-гнездоХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,05 дБ (≤ 0,10 дБ) |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | ≤ 800 Вт ≤ 4 кВт (пиков.) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 30 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 30 кA |
| Класс VDE | C2 C3 D1 |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,05 (≤ 1,15) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 20 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 20 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 15 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 30 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 55 В (6 кВ / 3 кА) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 55 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 55 В (6 кВ / 3 кА) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 55 В |
| Отводимый импульсный ток Iimp (10/350) мкс | ≤ 15 кA |
| Уровень защиты Up (жила-земля) | ≤ 95 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-экран) | ≤ 95 В (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA D1 - 2,5 kA |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 10 кВ/5 кА D1 - 2,5 кА |
| Общие сведения | |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
| Расчетный ток | 5 A (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | Соответствующий промежуточный штекер |
| Окружающие условия | |
| Степень защиты | IP68 |
| Размеры | |
| Высота | 32 мм |
| Глубина | 81 мм |
| Стандарты и предписания | |
| Диапазон частот | 380 МГц ... 470 МГц |
| Класс испытания согл. МЭК | C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2005 |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 90 °C |
| Ширина | 32 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Штыревой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
| Габариты и материалы | |
| Материал корпуса | Латунь (CuZn) |
| Дополнительные особенности | |
| Цвет | под никель |
