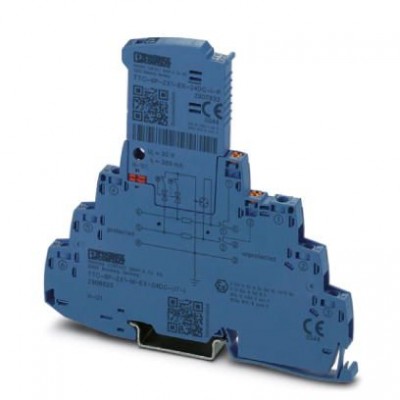

Устройство защиты от перенапряжений - TTC-6P-2X1-M-EX-24DC-UT-I - 2906825
Описание
Устройство защиты от перенапряжений (защитный штекер и базовый элемент), со встроенным индикатором состояния и ножевыми размыкателями для 2-проводной сигнальной цепи Ex-i с общим опорным потенциалом, например Digital IN/OUT.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Данные по взрывозащищенности | |
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| макс. входное напряжение Ui | 30 В DC |
| Максимальная внутренняя емкость Сi | возможность игнорирования |
| Максимальный входной ток Ii | 400 мА (T4 / ≤ 50 °C) 350 мА (T6 / ≤ 35 °C) |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 270 кГц / 150 Ω) |
| Время сброса импульса (фаза-земля) | ≤ 300 мс |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Емкость (фаза-земля) | тип. 2,2 нФ |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 960 кГц |
| Номинал предохранителя, макс. | 630 мА (FF) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0,5 кA |
| Сопротивление на каждую цепь | 1,65 Ω ±20 % |
| Ток защитного проводника IPE | ≤ 10 мкA |
| Уровень защиты Up (жила-земля) | ≤ 140 В (C1 - 1 кВ/500 A) ≤ 190 В (C2 - 10 кВ / 5 кА) ≤ 50 В (C3 - 100 A) |
| Уровень защиты Up, статический (жила-земля) | ≤ 55 В (C1 - 1 кВ/500 A) ≤ 120 В (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ/500 A C2 - 10 кВ/5 kA C3 - 100 A D1 - 500 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Общие сведения | |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Номинальное напряжение UN | 24 В DC |
| Расчетный ток | 600 мА (40 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип монтажа | Монтажная рейка: TH 35 - 7,5 mm |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 105,8 мм |
| Глубина | 100 мм (вкл. монтажная рейка 7,5 мм) |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | EN 60079-0 2012 + A11:2013 EN 60079-11 2012 EN 61643-21 2001 + A1:2009 + A2:2013 МЭК 60079-0 2011 (измененный) + поправка 2012 + поправка 2013 МЭК 60079-11 2008 МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 6,2 мм +0,1 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | небесно-синий RAL 5015 |
