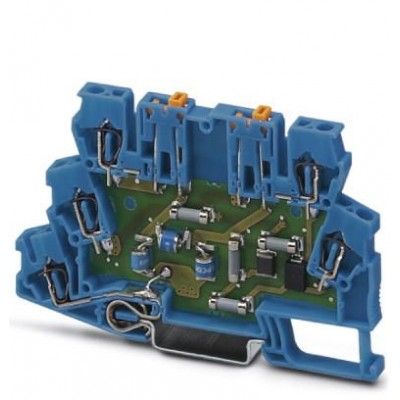

Устройство защиты от перенапряжений - TT-ST-M-EX(I)-24DC - 2859424
Описание
Клеммные блоки с пружинными зажимами, со встроенной трехступенчатой защитой от импульсных перенапряжений сигнальной цепи Ex i без потенциала земли, раздельное подключение PE, номинальное напряжение: 24 В DC, монтаж на рейку NS 35Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Данные по взрывозащищенности | |
| Макс. внутренняя индуктивность Li | 1 мГн |
| макс. входная мощность Pi | 1,6 Вт |
| макс. входное напряжение Ui | 30 В |
| Максимальная внутренняя емкость Сi | 4 нФ |
| Максимальный входной ток Ii | 200 мА |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 1 дБ (≤ 400 кГц / 50 Ω) тип. 0,4 дБ (≤ 150 кГц / 150 Ω) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA (Суммарн.) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 5 кA |
| Макс. напряжение при длит. нагрузке UC | 30 В DC 21 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 3 МГц |
| Номинал предохранителя, макс. | 200 мА (T) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 200 A (Суммарн.) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA (Суммарн.) |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1,5 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1,5 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 40 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 40 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза) | ≤ 45 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 40 В |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 1 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2 кA |
| Сопротивление на каждую цепь | 6,6 Ω ±20 % |
| Стабильность переменного тока (фаза — масса сигнала) | 2,5 A - 1 с |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Уровень защиты Up (жила-жила) | ≤ 60 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-земля) | ≤ 1,5 кВ (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA D1 - 1 кА |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ/5 kA |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Конструкция | Двухъярусные клеммы с ножевым контактом |
| Направление действие | Line-Line & Line-Earth Ground |
| Номинальное напряжение UN | 24 В DC |
| Расчетный ток | 200 мА (40 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | EN 60079-11 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Размеры | |
| Высота | 100 мм |
| Глубина | 65,1 мм (вкл. монтажная рейка 7,5 мм) |
| Стандарты и предписания | |
| ATEX | II 1G Ex ia IIC T4...T6 Ga II 1D Ex ia IIIC T135 °C...T85 °C Da |
| IECEx | Ex ia IIC T4...T6 Ga Ex ia IIIC T135 °C...T85 °C Da |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | EN 61643-21 A2:2013 EN 60079-0 2012 EN 60079-11 2012 EN 60079-26 2015 МЭК 60079-0 2011 МЭК 60079-11 2011 МЭК 60079-7 2014 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | небесно-синий RAL 5015 |
