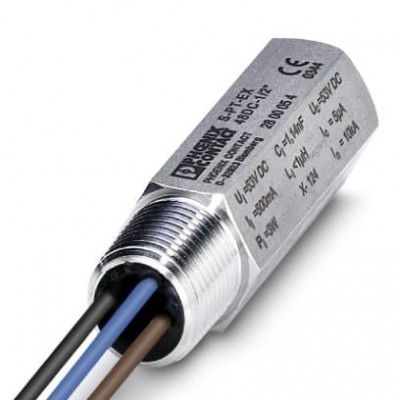

Устройство защиты от перенапряжений - S-PT-EX-48DC-1/2 - 2800054
Описание
Устройство защиты от перенапряжений для одной сигнальной цепи без потенциала земли, навинчиваемый модуль, класс защиты IP67 для головки датчика, резьба ½ дюйма 14 NPT. Испытано на соответствие требованиям по искробезопасности для взрывоопасных зон Ex d / Ex tD / Ex ia IIC / Ex iaD. Рассчитано на использование в системе полевой шины согласно концепции FISCO.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Данные по взрывозащищенности | |
| Макс. внутренняя индуктивность Li | 1 мГн |
| макс. входная мощность Pi | 3 Вт |
| макс. входное напряжение Ui | 53 В DC |
| Максимальная внутренняя емкость Сi | 1,14 нФ |
| Максимальный входной ток Ii | 500 мА (T4 / ≤ 75 °C) 500 мА (T5 / ≤ 75 °C) 500 мА (T6 / ≤ 60 °C) |
| Напряжения изоляции относительно земли | 500 В AC |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,1 дБ (30 MГц / 50 Ом) тип. 0,1 дБ (6 МГц / 150 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-земля) | тип. 5 пФ |
| Емкость (фаза-фаза) | тип. 20 пФ |
| Макс. напряжение при длит. нагрузке UC | 53 В DC 37 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 40 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 70 МГц |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 34 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 170 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1,1 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 160 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 80 В |
| Отводимый импульсный ток Iimp (10/350) мкс | 1 кA |
| Стабильность переменного тока (фаза — масса сигнала) | 10 A - 1 с |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Уровень защиты Up (жила-жила) | ≤ 90 В (C3 - 10 A) |
| Уровень защиты Up (жила-земля) | ≤ 1,1 кВ (C3 - 100 A) ≤ 1,1 кВ (C1 - 1 кВ/500 A) ≤ 1,2 кВ (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ/500 A C2 - 10 кВ/5 kA C3 - 100 A D1 - 1 кА |
| Устойчивость к импульсному току (фаза-фаза) | C3 - 10 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Общие сведения | |
| Конструкция | Модуль с резьбовым соединением |
| Направление действие | Line-Line & Line-Earth Ground |
| Номинальное напряжение UN | 48 В DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 МЭК 60079-11 |
| Тип монтажа | 1/2" NPT |
| Окружающие условия | |
| Степень защиты | IP67 |
| Размеры | |
| Высота | 28 мм |
| Глубина | 79 мм |
| Стандарты и предписания | |
| ATEX | II 1 G Ex ia IIC T4...T6 II 2 G Ex d IIC T4...T6 II 1 D Ex iaD 20 IP6x T85 °C...135 °C II 2 D Ex tD A21 IP6x T85 °C...135 °C |
| IECEx | Ga Ex ia IIC T4...T6 Ex d IIC T4...T6 Ex iaD IP6x T85 °C...135 °C Ex tD A21 IP6x T85 °C...135 °C |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | EN 61643-21 A2:2013 EN 60079-0 2012 EN 60079-1 2007 EN 60079-11 2012 EN 60079-31 2009 МЭК 60079-0 2011 МЭК 60079-1 2007 МЭК 60079-11 2011 МЭК 60079-31 2008 |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (невзрывоопасн.) |
| Ширина | 28 мм |
| Габариты и материалы | |
| Материал корпуса | Нержавеющая сталь |
| Дополнительные особенности | |
| Цвет | cеребристый |
