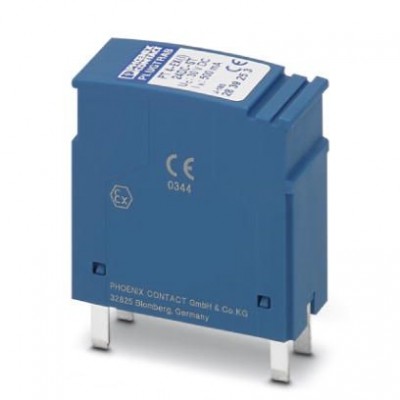

Штекерный модуль для защиты от перенапр-й - PT 4-EX(I)-24DC-ST - 2839253
Описание
Защитный штекер РТ, со схемой защиты 4-проводной сигнальной цепи без потенциала земли. Номинальное напряжение 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Данные по взрывозащищенности | |
| Макс. внутренняя индуктивность Li | 1 мГн |
| макс. входная мощность Pi | 850 мВт (T4 / ≤ 80 °C) 700 мВт (T5 / ≤ 55 °C) 700 мВт (T6 / ≤ 40 °C) |
| макс. входное напряжение Ui | 30 В DC |
| Максимальная внутренняя емкость Сi | 1,1 нФ |
| Максимальное значение внутренней постоянной времени t (Ri/Li) | ≤ 10 мкс |
| Максимальный входной ток Ii | 500 мА (T4 / ≤ 80 °C) 500 мА (T5 / ≤ 55 °C) 500 мА (T6 / ≤ 40 °C) |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,1 дБ (≤1 МГц / 50 Ом) тип. 0,1 дБ (≤ 500 кГц / 150 Ω) тип. 0,1 дБ (≤ 100 кГц / 600 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 20 кA (Суммарн.) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 308 A |
| Макс. напряжение при длит. нагрузке UC | 30 В DC 21 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 2,5 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 7 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | тип. 600 кГц |
| Номинал предохранителя, макс. | 500 мА (T) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 59 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 308 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 45 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза) | ≤ 65 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 70 В |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 1 кA 2 кA (Суммарн.) |
| Сопротивление на каждую цепь | 0 Ω |
| Стабильность переменного тока (фаза — масса сигнала) | 5 A - 1 с |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Уровень защиты Up (жила-жила) | ≤ 60 В (C1 - 500 В / 250 А) ≤ 50 В (C3 - 10 A) ≤ 50 В (C3 - 25 A) |
| Уровень защиты Up (жила-земля) | ≤ 1 кВ (C1 - 1 кВ/500 A) ≤ 1 кВ (C2 - 1 кВ /1 kA)) ≤ 1 кВ (C2 - 10 кВ / 5 кА) ≤ 1 кВ (D1 - 1 кА) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ/500 A C2 - 2 кВ/1 кA C2 - 10 кВ/5 kA D1 - 1 кА |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 0,5 кВ / 250 A C3 - 10 A C3 - 25 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Номинальное напряжение UN | 24 В DC |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | :начиная с ред. SW 1.00 |
| Расчетный ток | 500 мА (40 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 45 мм |
| Глубина | 52 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Комбинированный модуль, глубина | 65,5 мм |
| Резьба винтов | M3 |
| Ширина комбинированного модуля | 17,7 мм |
| Стандарты и предписания | |
| ATEX | II 1G Ex ia IIC T4...T6 Ga II 1D Ex ia IIIC T135 °C...T85 °C Da |
| IECEx | Ex ia IIC T4...T6 Ga Ex ia IIIC T135 °C...T85 °C Da |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | EN 61643-21 A2:2013 EN 60079-0 2012 EN 60079-11 2012 EN 60079-26 2007 МЭК 61643-21 A2:2012 МЭК 60079-0 2011 МЭК 60079-11 2011 МЭК 60079-7 2006 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | небесно-синий RAL 5015 |
