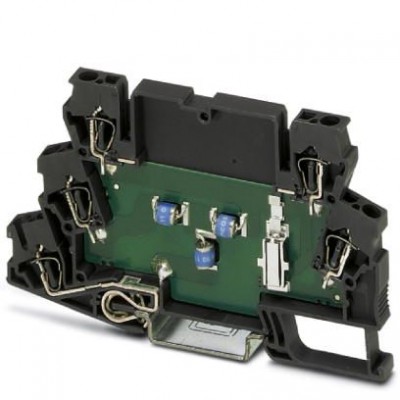

Устройство защиты от перенапряжений - TT-ST-2-PE/S2-24DC - 2801458
Описание
Двухъярусная электротехническая клемма с двухступенчатой защитой от импульсных перенапряжений для одной двухпроводной сигнальной цепи, чувствительной к общему сопротивлению, раздельное подключение PE, номинальное напряжение: 24 В постоянного тока.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (330 кГц / 150 Ом) тип. 0,3 дБ (1,1 кГц / 50 Ω) |
| Время сброса импульса (фаза-земля) | ≤ 700 мс, при Ucи 10 A |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-фаза) | ≤ 2 нФ |
| Класс VDE | C1 C2 C3 D1 |
| Макс. напряжение при длит. нагрузке UC | 30 В DC 21 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 3,3 МГц |
| Номинал предохранителя, макс. | 6,3 A (T / МЭК 60127-2/3) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 50 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 25 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 300 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Ограничение выходного напряжения при (8/20) мкс, (фаза-земля) | ≤ 750 В (при 500 A) ≤ 1,25 кВ (при 5 кА) |
| Ограничение выходного напряжения при (8/20) мкс, (фаза-фаза) | ≤ 50 В (при 300 A) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 800 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 45 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) | ≤ 1,1 кВ (при 50 A) |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза) | ≤ 45 В (при 25 A) |
| Остаточное напряжение при In (фаза-земля) | ≤ 750 В (при 500 A) ≤ 1,25 кВ (при 5 кА) |
| Остаточное напряжение при In (фаза-фаза) | ≤ 50 В (при 300 A) |
| Отводимый импульсный ток Iimp (10/350) мкс | 500 A (на цепь) |
| Режим отказа при перегрузке (фаза-фаза) | Режим 2 |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C1 - 0,6 kV / 300 A) ≤ 45 В (C3 - 25 A) ≤ 45 В (1 кВ/мкс) |
| Уровень защиты Up (жила-земля) | ≤ 1,25 кВ (C2 - 10 кВ / 5 кА) ≤ 1,1 кВ (C3 - 50 A) ≤ 750 В (C1 - 1 кВ/500 A) ≤ 800 В (1 кВ/мкс) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA D1 - 500 A C1 - 1 кВ/500 A C3 - 50 A |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 0,6 kV / 300 A C3 - 25 A |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Двухъярусные клеммы |
| Направление действие | Line-Line & Line-Earth Ground |
| Номинальное напряжение UN | 24 В DC |
| Расчетный ток | 6 A (40 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 100 мм |
| Глубина | 63,5 мм (вкл. монтажная рейка 7,5 мм) |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 EN 61643-21/A1 2009 |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Сечение проводника AWG | 24 ... 12 |
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
