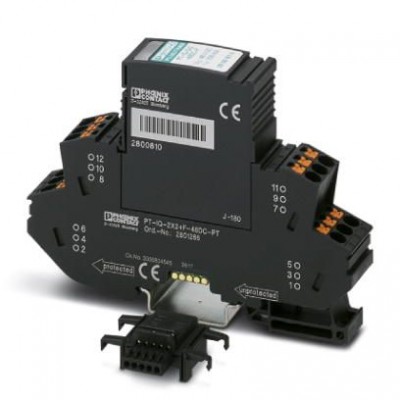

Устройство защиты от перенапряжений - PT-IQ-2X2+F-48DC-PT - 2801266

Описание

Защита от перенапряжений, включает в себя защитный штекер и базовый элемент, с встроенной многоступенчатой индикацией состояния на модуле для двух 2-проводных сигнальных цепей без потенциала земли. Непрямое заземление через газовый разрядник.

Характеристики

eCl@ss
eCl@ss 4.0 27140201
eCl@ss 4.1 27130801
eCl@ss 5.0 27130801
eCl@ss 5.1 27130801
eCl@ss 6.0 27130807
eCl@ss 7.0 27130807
eCl@ss 8.0 27130807
eCl@ss 9.0 27130807
ETIM
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
UNSPSC
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
Защитная цепь
Вносимое затухание aE, сим. тип. 0,3 дБ (≤ 450 кГц / 150 Ω)
Время сброса импульса (фаза-GND) ≤ 4000 мс
Время сброса импульса (фаза-земля) ≤ 30 мс
Время сброса импульса (фаза-фаза) ≤ 300 мс
Время срабатывания tA (фаза-земля) ≤ 100 нс
≤ 100 нс
Время срабатывания tA (фаза-фаза) ≤ 1 нс
Емкость (фаза-фаза) тип. 1,5 нФ
Макс. напряжение при длит. нагрузке UC 53 В DC
37 В AC
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом тип. 1,9 МГц
Номинал предохранителя, макс. 315 мА (FF)
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) 10 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 10 кA
Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) 10 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 20 кA
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) 2,5 кA
Сопротивление на каждую цепь 1,2 Ω ±5 %
Ток защитного проводника IPE ≤ 1 мкA
Уровень защиты Up (жила-GND) ≤ 600 В (C1 - 1 кВ/500 A)
≤ 750 В (C2 - 10 кВ / 5 кА)
≤ 700 В (C3 - 25 A)
≤ 800 В (C3 - 100 A)
Уровень защиты Up (жила-жила) ≤ 100 В (C1 - 1 кВ/500 A)
≤ 150 В (C2 - 10 кВ / 5 кА)
≤ 90 В (C3 - 25 A)
≤ 95 В (C3 - 100 A)
Уровень защиты Up (жила-земля) ≤ 900 В (C1 - 1 кВ/500 A)
≤ 1300 В (C2 - 10 кВ / 5 кА)
≤ 1000 В (C3 - 25 A)
≤ 1300 В (C3 - 100 A)
Уровень защиты Up, статический (жила-GND) ≤ 60 В (C2 - 10 кВ / 5 кА)
≤ 40 В (C3 - 25 A)
≤ 100 В (C3 - 100 A)
Уровень защиты Up, статический (жила-земля) ≤ 130 В (C2 - 10 кВ / 5 кА)
≤ 60 В (C3 - 25 A)
Устойчивость к импульсному току (фаза-GND) C1 - 1 кВ/500 A
C2 - 10 кВ/5 kA
C2 - 10 kA
C3 - 100 A
Устойчивость к импульсному току (фаза-земля) C1 - 1 кВ/500 A
C2 - 10 кВ/5 kA
C2 - 10 кА
C3 - 100 A
D1 - 2,5 kA
Устойчивость к импульсному току (фаза-фаза) C1 - 1 кВ/500 A
C2 - 10 кВ/5 kA
C2 - 10 кА
C3 - 100 A
Эффективный рабочий ток IC при UC ≤ 5 мкA (на систему)
Общие сведения
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действие Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Номинальное напряжение UN 48 В DC
Расчетный ток 300 мА
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, многоступенчатая
Тип монтажа Монтажная рейка: 35 мм
Окружающие условия
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Размеры
Высота 109,3 мм
Глубина 77,5 мм (вкл. монтажная рейка 7,5 мм)
Единица шага 1 TE
Стандарты и предписания
Класс испытания согл. МЭК C1
C2
C3
D1
Стандарты/нормативные документы МЭК 61643-21 2000 + A1:2008 + A2:2012
EN 61643-21 2001 + A1:2009 + A2:2013
EN 61000-6-3 2007 + A1:2011
EN 61000-6-2 2005
Технические данные
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C
Ширина 17,7 мм
Характеристики клемм
Длина снятия изоляции 10 мм
Сечение гибкого провода 0,2 мм² ... 2,5 мм²
Сечение жесткого провода 0,2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Указание Сигнал удаленного оповещения, а также питание шинного соединителя для монтажных реек подключается при подсоединении модуля к шинному соединителю.
Габариты и материалы
Материал корпуса PA 6.6
Дополнительные особенности
Цвет иссиня-чёрный RAL 9005
Монтажные характеристики
Тип подключения DIN-Tragschiene NS35

Рекомендуемые товары

24 429 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2801266
  • Наличие: Предзаказ
  • GTIN: 4046356764469
  • Примечание: Позаказное производство (возврат невозможен)
