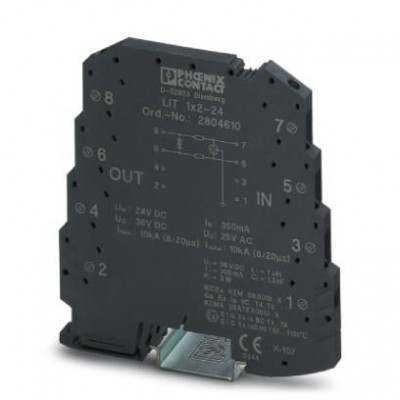

Устройство защиты от перенапряжений - LIT 1X2-24 - 2804610
Описание
УЗИП в форме монолитного модуля шириной 6,2 мм устанавливаемого на монтажную рейку, для защиты одной сигнальной цепи без потенциала земли (2-проводные устройства). Испытано на соответствие требованиям по искробезопасности для взрывоопасных зон: Ex ia IIC / Ex iaD. Совместимость с HART.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,7 дБ (1 МГц / 50 Ω) тип. 0,3 дБ (350 кГц / 150 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость | ≤ 1,3 нФ (на канал) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA 20 кA (Суммарн.) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 10 кA |
| Макс. напряжение при длит. нагрузке UC | 36 В DC 25 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 2 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 6 МГц |
| Номинал предохранителя, макс. | 315 мА (T) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 50 A 100 A (Суммарн.) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 50 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA 20 кA (1x) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 60 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза) | ≤ 50 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 70 В |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A 1 кA (Суммарн.) |
| Сопротивление на каждую цепь | 3,3 Ω ±20 % |
| Стабильность переменного тока (фаза — масса сигнала) | 5 A - 1 с |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Уровень защиты Up (жила-жила) | ≤ 70 В (C2 - 10 кВ / 5 кА) ≤ 50 В (C3 - 10 A) ≤ 55 В (C3 - 50 A) |
| Уровень защиты Up (жила-земля) | ≤ 650 В (C1 - 500 В / 250 А) ≤ 700 В (C2 - 10 кВ / 5 кА) ≤ 650 В (C3 - 10 A) ≤ 700 В (C3 - 50 A) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ/500 A C2 - 10 кВ/5 kA C3 - 50 A D1 - 500 A |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ/5 kA C3 - 50 A |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Line & Line-Earth Ground |
| Номинальное напряжение UN | 24 В DC |
| Расчетный ток | 350 мА (40° C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм (вкл. монтажная рейка 7,5 мм) |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | EN 61643-21 A2:2013 EN 60079-0 2012 EN 60079-11 2012 EN 60079-26 2007 МЭК 60079-0 2011 МЭК 60079-11 2011 МЭК 60079-7 2006 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,8 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | антрацитово-серый RAL 7016 |
| Монтажные характеристики | |
| Тип подключения | DIN-Tragschiene NS35 |
