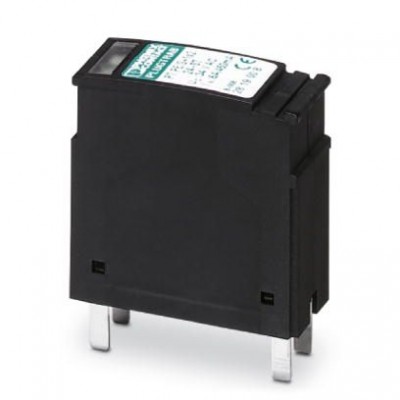

Штекерный модуль для защиты от перенапр-й - PT PE/S+1X2-24-ST - 2819008
Описание
Защитный штекер PT со схемой защиты от перенапряжений сетей электропитания приборов, с индикатором неисправности, номинальное напряжение: 24 В, 2-проводная сигнальная цепь без потенциала земли, номинальное напряжение: 24 В.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130810 |
| eCl@ss 9.0 | 27130810 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC001473 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,5 дБ (≤1,5 МГц / 50 Ω) тип. 0,2 дБ (≤ 500 кГц / 150 Ω) тип. 0,1 дБ (≤ 100 кГц / 600 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-земля) | тип. 4 пФ |
| Емкость (фаза-фаза) | тип. 1,1 нФ |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 2 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 20 кA (Суммарн.) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 10 кA |
| Комбинированный импульс UOC | 2 кВ |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 3 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 8 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | тип. 800 кГц |
| Номинальный импульсный ток утечки In (8/20) мкс | 700 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Номинальный ток IL | 6 A (30 °C) |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза) | ≤ 65 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 55 В |
| Сопротивление на каждую цепь | 2,2 Ω ±10 % |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Уровень защиты Up (L-N) | ≤ 0,18 кВ |
| Уровень защиты UP (L-PE) | ≤ 0,55 кВ |
| Уровень защиты Up (жила-жила) | ≤ 80 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-земля) | ≤ 450 В (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA D1 - 2,5 kA |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ/5 kA C3 - 23 A |
| Эффективный рабочий ток IC при UC | ≤ 1,5 мА |
| Защитная цепь информационной техники | |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-фаза) | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля) | ≤ 25 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза) | ≤ 55 В |
| Защитная цепь источника питания | |
| Время срабатывания (L-N) | ≤ 25 нс |
| Время срабатывания (L-PE) | ≤ 100 нс |
| Расчетное напряжение разрядника UC | 34 В AC 44 В DC |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Направление действие | L-N-PE & Signal Line-Signal Line-Earth Ground |
| Номинальное напряжение UN | 24 В AC |
| Разрядник для цепей питания проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | :начиная с ред. SW 1.00 |
| Расчетный ток | 450 мА (45 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T3 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 44,8 мм |
| Глубина | 51,7 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Комбинированный модуль, глубина | 65,5 мм |
| Резьба винтов | M3 |
| Ширина комбинированного модуля | 17,7 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 17,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Тип подключения ВХОД | Штекерная система PLUGTRAG |
| Тип подключения ВЫХОД | Штекерная система PLUGTRAG |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
