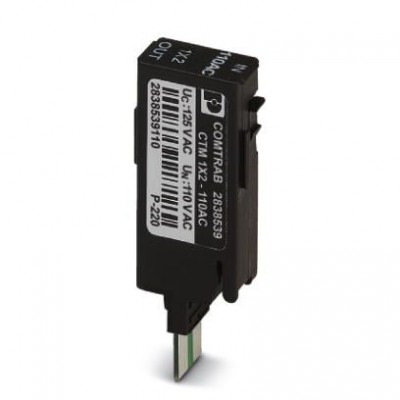

Штекерный модуль для защиты от перенапр-й - CTM 1X2-110AC - 2838539
Описание
Штекер LSA-PLUS (COMTRAB CTM) для сигнальных контуров без потенциала земли, для защиты сдвоенных проводников аналоговых и цифровых телекоммуникационных интерфейсов (до 42 Мбит/с). Номинальное напряжение 110 В пер.токаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 1,8 МГц / 100 Ω) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-фаза) | тип. 100 пФ |
| Макс. напряжение при длит. нагрузке UC | 60 В DC 125 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 20 МГц |
| Номинал предохранителя, макс. | 150 мА (T / МЭК 60127-2/3) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 800 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 260 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) | ≤ 12 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза) | ≤ 10 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 55 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 10 В |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 1 кA |
| Сопротивление на каждую цепь | 3,3 Ω 20 % |
| Стабильность переменного тока (фаза — масса сигнала) | 5 A - 1 с |
| Ток защитного проводника IPE | ≤ 2 мкA (на цепь) |
| Уровень защиты Up (жила-жила) | ≤ 260 В (C2 - 10 кВ / 5 кА) ≤ 260 В (C3 - 100 A) |
| Уровень защиты Up (жила-земля) | ≤ 800 В (C2 - 10 кВ / 5 кА) ≤ 800 В (C3 - 100 A) |
| Уровень защиты Up, статический (жила-жила) | ≤ 10 В (C2 - 10 кВ / 5 кА) ≤ 10 В (C3 - 100 A) |
| Уровень защиты Up, статический (жила-земля) | ≤ 60 В (C2 - 10 кВ / 5 кА) ≤ 12 В (C3 - 100 A) |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ/100 A C2 - 10 кВ/5 kA C3 - 100 A D1 - 1 кА |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A C2 - 10 кВ/5 kA C3 - 100 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA (в сигнальной цепи) |
| Интерфейсы | |
| Скорость передачи данных | 42 Мбит/с |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Line & Line-Earth Ground |
| Номинальное напряжение UN | 110 В AC |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | :начиная с ред. SW 1.10 |
| Расчетный ток | 380 мA AC (25 °C) 150 мА DC (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Способ подключения | LSA-PLUS |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 21 мм |
| Глубина | 52,4 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | B2 C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 EN 61643-21 2001 + A1:2009 + A2:2013 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
| Ширина | 9,4 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Пружинный контакт |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
