Штекерный модуль для защиты от перенапр-й - CT 10-2PE/FSR-24 - 2807968
Описание

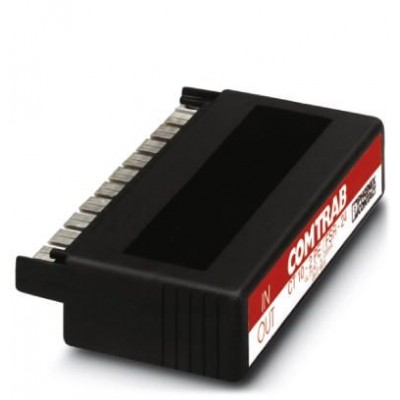

Штекер LSA-PLUS (COMTRAB CT 10) с грубой/тонкой защитой от перенапряжений и развязывающим резистором для 10 сигнальных цепей без потенциала земли. Номинальное напряжение: 24 В пост. тока. Исполнение: 10 двойных жилХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | 1,5 дБ (тип. до 2 МГц / 50 Ом) 0,6 дБ (тип. до 1 МГц / 150 Ом) 0,2 дБ (тип. до 100 кГц / 600 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-земля) | 1 пФ (тип.) |
| Емкость (фаза-фаза) | 1,1 нФ (f=1 МГц / VR= 0 В) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 5 кA |
| Макс. напряжение при длит. нагрузке UC | 40 В DC 28 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | 4 МГц (тип.) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | 7 МГц (тип.) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | 900 кГц (тип.) |
| Номинал предохранителя, макс. | 200 мА |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 95 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 60 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 55 В |
| Сопротивление на каждую цепь | 10 Ω ±10 % |
| Ток защитного проводника IPE | ≤ 1 мкA (на цепь) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ/500 A C2 - 10 кВ/5 kA C3 - 100 A D1 - 2,5 kA |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ/500 A C2 - 10 кВ/5 kA C3 - 100 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA (a-b) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Line & Line-Earth Ground |
| Номинальное напряжение UN | 24 В DC |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | :начиная с ред. SW 1.00 |
| Расчетный ток | 200 мА (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 МЭК 60664-1 |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 22 мм |
| Глубина | 68,5 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
| Ширина | 111 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | черный |
