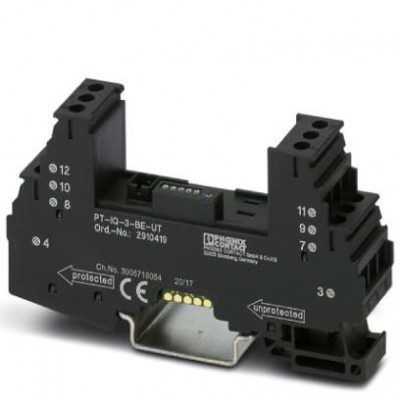

Базовый элемент для защиты от перенапряжений - PT-IQ-3-BE-UT - 2910419
Описание
Базовый элемент для защитного штекера PLUGTRAB PT-IQ (3-HF, 2X1,1X2). В комплект поставки базового элемента PT-IQ не входит шинный соединитель для монтажной рейки (PT-IQ-17,5-TBUS-5-2.0). Необходимые шинные соединители для монтажной рейки заказываются отдельно.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 8.0 | 27130803 |
| eCl@ss 9.0 | 27130803 |
| ETIM | |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000472 |
| ETIM 6.0 | EC000472 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 53 В DC 37 В AC |
| Номинал предохранителя, макс. | 1 A (FF, ≤ 30 B DC) 315 мА (FF, 53 В DC) |
| Сопротивление на каждую цепь | 1,2 Ω ±5 % |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Номинальное напряжение UN | 48 В DC |
| Расчетный ток | 300 мА (53 V DC) 1 A (40 °C, ≤ 30 B DC) |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 91,1 мм |
| Глубина | 51,6 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008, измененный EN 61643-21 2001 + A1:2009 EN 61000-6-3 2007 + A1:2011 EN 61000-6-2 2005 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
