Устройство защиты от перенапряжений - UBK 2-500 - 2798530
Описание

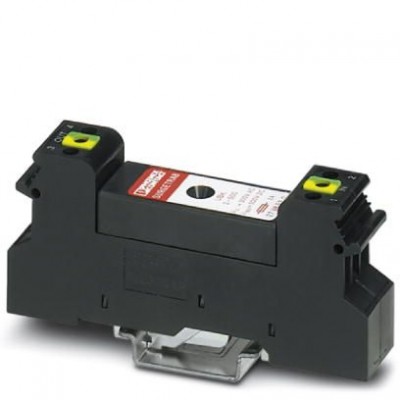

Модуль для установки на монтажную рейку, с грубой защитой от импульсных перенапряжений двух сигнальных проводников. Основание для автоматического подключения к защитному заземлению; устанавливается на NS 32 или NS 35/7.5, ширина корпуса: 17,5 мм. Исполнение: 500 В ACХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | 0 дБ (до 30 МГц, в системах с сопротивлением 150 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 100 нс |
| Емкость (фаза-фаза) | < 7 пФ |
| Класс VDE | C2 + D1 |
| Макс. напряжение при длит. нагрузке UC | 500 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | < 60 МГц |
| Номинал предохранителя, макс. | 2 A (gL) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1,5 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 2,5 кВ |
| Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Уровень защиты Up (жила-жила) | 3,5 кВ (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-земля) | 2,2 кВ (C2 - 10 кВ / 5 кА) |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Earth Ground |
| Номинальное напряжение UN | 500 В AC |
| Расчетный ток | 2 A |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 90 мм |
| Глубина | 46 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C2 + D1 |
| Стандарты/нормативные документы | EN 61643-21/A1 IEC 61643-21/A1 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | черный |
