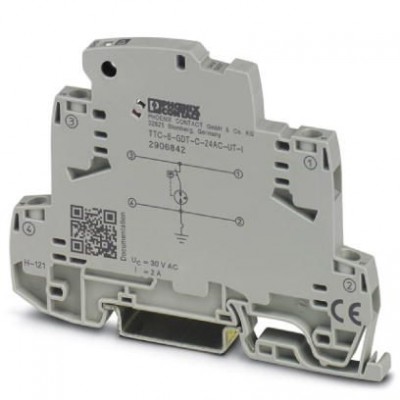

Устройство защиты от перенапряжений - TTC-6-GDT-C-24AC-UT-I - 2906842
Описание
Устройство грубой защиты от перенапряжений со встроенным индикатором состояния для сигнального проводника с заземленным опорным потенциалом.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 8 МГц / 150 Ω) тип. 0,3 дБ (≤ 30 МГц / 50 Ω) |
| Время сброса импульса (фаза-земля) | ≤ 1 мс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Емкость (фаза-земля) | 5 пФ |
| Макс. напряжение при длит. нагрузке UC | 28 В DC 36 В AC |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 25 МГц |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом | тип. 130 МГц |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0,5 кA |
| Сопротивление на каждую цепь | ≤ 100 мΩ |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Уровень защиты Up (жила-земля) | ≤ 800 В (C1 - 2 кB) ≤ 1 кВ (C2 - 10 кВ) ≤ 800 В (C3 - 25 A) ≤ 900 В (C3 - 100 A) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кA C2 - 5 кA C3 - 100 A D1 - 500 A |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Earth Ground |
| Номинальное напряжение UN | 24 В AC |
| Расчетный ток | 1 A DC (60 °C) 2 A AC (60 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 (с торцевой крышкой) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 92 мм |
| Глубина | 69,5 мм (вкл. монтажная рейка 7,5 мм) |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 EN 61643-21 2001 + A1:2009 + A2:2013 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | серый цвет A RAL 7042 |
