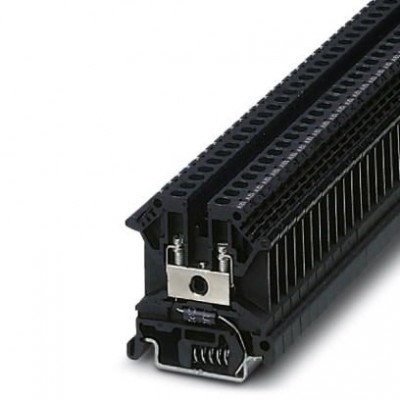

Устройство защиты от перенапряжений - TT-UK5/ 12AC - 2794741
Описание
Клеммный блок с тонкой защитой от перенапряжений между корпусом клеммного модуля и монтажной рейкой, номинальное напряжение: 12 В AC, устанавливается на NS 32 или NS 35/7,5, ширина клеммного модуля: 6,2 мм, высота клеммного модуля: 47 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| REACh SVHC | 4-Nonylphenol, ethoxylated |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Емкость (фаза-земля) | ≤ 1,85 нФ |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 245 A |
| Класс VDE | C3 |
| Макс. напряжение при длит. нагрузке UC | 18 В DC 13 В AC |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 1,5 МГц |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 49 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 245 A (на цепь) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 28 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 39 В |
| Суммарный импульсный ток (8/20) мкс | 245 A |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Устойчивость к импульсному току (фаза-земля) | C3 - 25 A |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Конструкция | Однояручные клеммные модули |
| Направление действие | Line-Earth Ground |
| Номинальное напряжение UN | 12 В AC |
| Расчетный ток | 32 A (50 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 47 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C3 |
| Технические данные | |
| Длина | 42,5 мм |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,8 Нм |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Габариты и материалы | |
| Материал корпуса | PA |
| Дополнительные особенности | |
| Цвет | черный |
