Устройство защиты от перенапряжений - TT-STTB-24 - 2858140
Описание

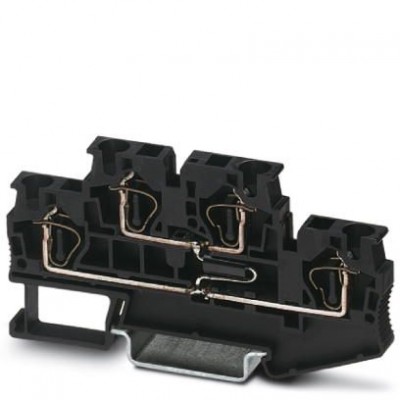

Модули с пружинными клеммами, с диодами-супрессорами для тонкой защиты от импульсных перенапряжений, номинальное напряжение: 24 В DC, для монтажа на NS 35/7.5Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | 0,1 дБ (≤ 400 кГц / 150 Ом) |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-фаза) | 1,1 нФ (при 1 МГц) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 119 A |
| Класс VDE | C3 |
| Макс. напряжение при длит. нагрузке UC | 40 В DC 28 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 2 МГц |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 23 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 119 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 119 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 60 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 60 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза) | ≤ 65 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 80 В |
| Уровень защиты Up (жила-жила) | 55 В (C3 - 10 A) |
| Устойчивость к импульсному току (фаза-фаза) | C3 - 10 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Двухъярусные клеммы |
| Направление действие | Line-Line |
| Номинальное напряжение UN | 24 В DC |
| Расчетный ток | 32 A (60 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 VDE 0110-1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 83,5 мм |
| Глубина | 47,5 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C3 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Сечение гибкого провода | 0,5 мм² ... 4 мм² |
| Сечение жесткого провода | 0,5 мм² ... 6 мм² |
| Сечение проводника AWG | 20 ... 10 |
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | черный |
