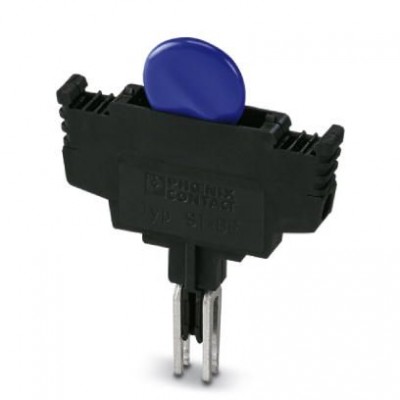

Штекерный модуль для защиты от перенапр-й - TT-UKK5-T-V-24DC-ST - 2788391
Описание
Защитный штекер с варистором, для установки на базовый элемент TERMITRAB TT-UKK5-T-BE, номинальное напряжение: 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Время срабатывания tA (фаза-фаза) | ≤ 25 нс |
| Емкость (фаза-фаза) | тип. 4,6 нФ |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 1 кA |
| Класс VDE | C1 C3 |
| Макс. напряжение при длит. нагрузке UC | 31 В DC 25 В AC |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 25 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 350 A |
| Остаточное напряжение при In (фаза-фаза) | ≤ 130 В |
| Устойчивость к импульсному току (фаза-фаза) | C1 (500 В / 250 A) C3 - 10 A |
| Эффективный рабочий ток IC при UC | ≤ 150 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Конструкция | Однояручные клеммные модули |
| Направление действие | Line-Line |
| Номинальное напряжение UN | 24 В DC |
| Расчетный ток | 26 A (40 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 52 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C3 |
| Технические данные | |
| Длина | 41,5 мм |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Тип подключения ВХОД | Штекерная система TERMITRAB |
| Тип подключения ВЫХОД | Штекерная система TERMITRAB |
| Габариты и материалы | |
| Материал корпуса | PA |
| Дополнительные особенности | |
| Цвет | черный |
