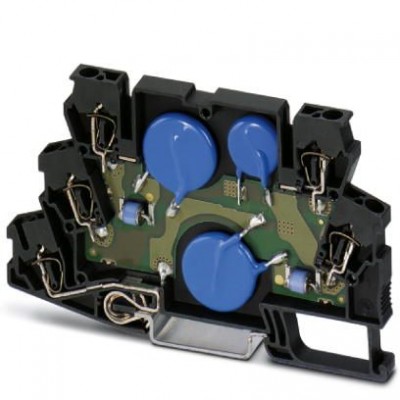

Устройство защиты от перенапряжений - TT-ST-2X1-230AC - 2906890
Описание
Клеммные блоки с пружинными зажимами с защитой от перенапряжений, для установки на NS 35/7,5, напряжение UN 230 В перем. тока, ширина клеммы: 6,2 мм, ширина крышки: 2,2 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 7 МГц / 150 Ω) |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 1,5 МГц / 150 Ω) |
| Время сброса импульса (фаза-земля) | ≤ 30 мс |
| Время срабатывания tA (фаза-земля) | ≤ 25 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 25 нс |
| Емкость (фаза-земля) | тип. 1,5 нФ |
| Емкость (фаза-фаза) | тип. 1,5 нФ |
| Макс. напряжение при длит. нагрузке UC | 264 В AC 264 В DC |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 23 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 5,5 МГц |
| Номинал предохранителя, макс. | 3,15 A AC (FF) 500 мА DC (FF) |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 1 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1,65 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 700 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 800 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 800 В |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A |
| Сопротивление на каждую цепь | ≤ 100 мΩ |
| Ток защитного проводника IPE | ≤ 50 мкA (на цепь) |
| Уровень защиты Up (жила-жила) | ≤ 850 В (C1 - 1 кВ/500 A) ≤ 1,1 кВ (C2 - 1 кВ /1 kA)) ≤ 850 В (C3 - 10 A) |
| Уровень защиты Up (жила-земля) | ≤ 1,9 кВ (C2 - 5 кВ/2,5 кА) ≤ 1,9 кВ (C3 - 25 A) |
| Уровень защиты Up, статический (жила-земля) | ≤ 1,2 кВ (C2 - 5 кВ/2,5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 5 кВ/2,5 кA C3 - 25 A D1 - 500 A |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ/500 A C2 - 2 кВ/1 кА C3 - 10 A |
| Эффективный рабочий ток IC при UC | ≤ 100 мкA (на цепь) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Двухъярусные клеммы |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Номинальное напряжение UN | 230 В AC 230 В DC |
| Расчетный ток | 3 A AC (55 °C) 500 мА DC (55 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 (с торцевой крышкой) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 100 мм |
| Глубина | 63,5 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 + A2:2012 EN 61643-21 2001 + A1:2009 + A2:2013 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
