Устройство защиты от перенапряжений - TT-ST-2/2-S-12DC - 2921310
Описание

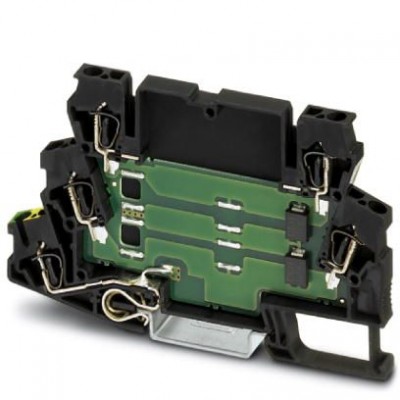

Электротехнические клеммы с пружинными зажимами, со встроенной защитой от импульсных перенапряжений, для монтажа на NS 35/7.5, напряжение UN 12 В DC, ширина клеммы: 6,2 мм, ширина крышки: 2,2 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 650 кГц / 50 Ω) тип. 0,1 дБ (≤ 100 кГц / 150 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Емкость (фаза-земля) | ≤ 5 нФ |
| Класс VDE | C1 C3 |
| Макс. напряжение при длит. нагрузке UC | 13 В DC 9 В AC |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 300 кГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | тип. 1,7 МГц |
| Номинал предохранителя, макс. | 10 A (T) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 140 A (на цепь) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 700 A (на цепь) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 1,4 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 22 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 22 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) | ≤ 22 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 27 В |
| Стабильность переменного тока (фаза — масса сигнала) | 2 A (5 x 1 с) |
| Ток защитного проводника IPE | ≤ 10 мкA (DC) ≤ 40 мкA (60 Гц) |
| Уровень защиты Up (жила-земля) | ≤ 25 В (C1 - 250 А) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А C3 - 100 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA (DC) ≤ 20 мкA (60 Гц) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Двухъярусные клеммы |
| Направление действие | Line-Earth Ground |
| Номинальное напряжение UN | 12 В DC |
| Расчетный ток | 10 A (50 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | EN 60664-1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 100 мм |
| Глубина | 63,5 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C3 |
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 EN 61643-21/A1 2009 |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | черный |
