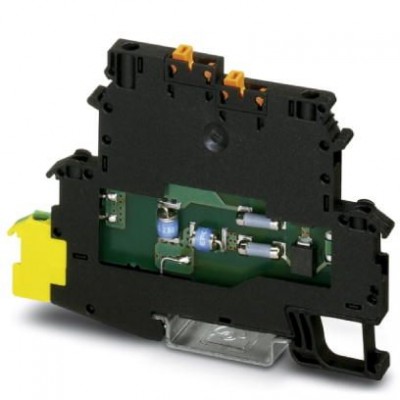

Устройство защиты от перенапряжений - TT-2/2-M-24DC - 2920722
Описание
Электротехническая клемма с двухступенчатой защитой от импульсных перенапряжений двух сигнальных проводников с общим опорным потенциалом, ножевые разъединители в обеих сигнальных цепях, раздельное подключение PE, номинальное напряжение: 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,5 дБ (≤1,5 МГц / 50 Ω) тип. 0,2 дБ (≤ 400 кГц / 150 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Емкость (фаза-земля) | < 2,5 нФ |
| Макс. напряжение при длит. нагрузке UC | 30 В DC 21 В AC |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 2,5 МГц |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом | тип. 6 МГц |
| Номинал предохранителя, макс. | 315 мА (T) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 30 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 45 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) | ≤ 50 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 45 В |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A |
| Сопротивление на каждую цепь | 4,7 Ω ±20 % |
| Ток защитного проводника IPE | ≤ 10 мкA |
| Уровень защиты Up (жила-земля) | ≤ 55 В (C1 - 500 В / 250 А) ≤ 85 В (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А C2 - 10 кВ/5 kA D1 - 500 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Двухъярусные клеммы с PE-основанием - раздельное подключение PE |
| Направление действие | Line-Earth Ground |
| Номинальное напряжение UN | 24 В DC |
| Расчетный ток | 300 мА (40 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 (с торцевой крышкой) |
| Размеры | |
| Высота | 94,8 мм |
| Глубина | 69,1 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | EN 61643-21 2001 МЭК 61643-21 2000 |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,6 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
