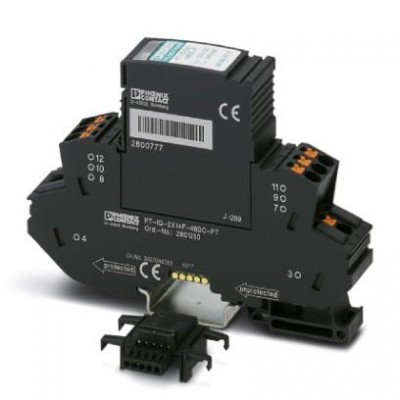

Устройство защиты от перенапряжений - PT-IQ-2X1+F-48DC-PT - 2801250
Описание
Защита от перенапряжений, включает в себя защитный штекер и базовый элемент, с встроенной многоступенчатой индикацией состояния на модуле для двух сигнальных проводников с общим опорным потенциалом. Непрямое заземление через газовый разрядник.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 530 кГц / 150 Ω) |
| Время сброса импульса (фаза-GND) | ≤ 1500 мс |
| Время сброса импульса (фаза-земля) | ≤ 250 мс |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс ≤ 100 нс |
| Емкость (фаза-земля) | тип. 1,5 нФ |
| Макс. напряжение при длит. нагрузке UC | 53 В DC 37 В AC |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 1,9 МГц |
| Номинал предохранителя, макс. | 315 мА (FF) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Сопротивление на каждую цепь | 1,2 Ω ±5 % |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Уровень защиты Up (жила-GND) | ≤ 105 В (C1 - 1 кВ/500 A) ≤ 160 В (C2 - 10 кВ / 5 кА) ≤ 90 В (C3 - 25 A) |
| Уровень защиты Up (жила-земля) | ≤ 750 В (C1 - 1 кВ/500 A) ≤ 950 В (C2 - 10 кВ / 5 кА) ≤ 850 В (C3 - 25 A) |
| Уровень защиты Up, статический (жила-земля) | ≤ 200 В (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-GND) | C1 - 1 кВ/500 A C2 - 10 кВ/5 kA C2 - 10 кА C3 - 25 A D1 - 2,5 kA |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ/500 A C2 - 10 кВ/5 kA C2 - 10 кА C3 - 25 A D1 - 2,5 kA |
| Эффективный рабочий ток IC при UC | ≤ 6 мкA (на цепь) |
| Индикатор / Дистанционная сигнализация | |
| Функция переключения | через шинные соединители на DIN-рейке |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Номинальное напряжение UN | 48 В DC |
| Расчетный ток | 300 мА |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатая |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 109,3 мм |
| Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 + A2:2012 EN 61643-21 2001 + A1:2009 + A2:2013 EN 61000-6-3 2007 + A1:2011 EN 61000-6-2 2005 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Указание | Сигнал удаленного оповещения, а также питание шинного соединителя для монтажных реек подключается при подсоединении модуля к шинному соединителю. |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | DIN-Tragschiene NS35 |
