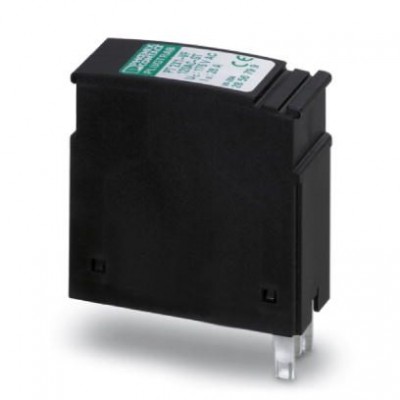

Штекерный модуль для защиты от перенапр-й - PT 2X1-VF-120AC-ST - 2856799
Описание
Защитный штекер с защитной цепью без токов утечки, для двух сигналов без потенциала "земли". Последовательно включенные между сигнальным проводником и землей варистор и газонаполненный разрядник для защиты от импульсных перенапряжений.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Емкость | тип. 3 пФ |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
| Макс. напряжение при длит. нагрузке UC | 175 В AC |
| Номинал предохранителя, макс. | 6 A (с PT BE/FM) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 40 A |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 8 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 800 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) | ≤ 360 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 600 В |
| Отводимый импульсный ток Iimp (10/350) мкс | 300 A |
| Потребление энергии | 85 Дж |
| Сопротивление на каждую цепь | 0 Ω |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Уровень защиты Up (жила-земля) | ≤ 900 В (C1 -500 А) ≤ 950 В (C2 - 1 кА) ≤ 1 кВ (C3 - 25 A) ≤ 1,1 кВ (Iimp-300 А) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ/500 A C2 - 4 кВ / 2 кА C3 - 25 A |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA |
| Индикатор / Дистанционная сигнализация | |
| Функция переключения | Размыкатель |
| Контакт дистанционной сигнализации | |
| Максимальный рабочий ток Iмакс. | 3 A |
| Рабочее напряжение, максимальное Umax переменного тока | 120 В AC |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Направление действие | Line-Line & Line-Earth Ground |
| Номинальное напряжение UN | 120 В AC |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | :начиная с ред. SW 2.13 |
| Расчетный ток | 6 A (с PT BE/FM) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 DIN VDE 0110-1 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 44,8 мм |
| Глубина | 51,7 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Комбинированный модуль, глубина | 65,5 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 |
| Стандарты/нормативные документы | EN 61643-21 2002 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Уровень защиты Up | ≤ 1 кВ (C2 - 2 кА) |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | черный |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
