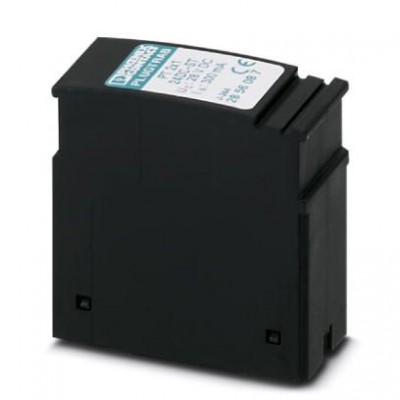

Штекерный модуль для защиты от перенапр-й - PT 2X1-24DC-ST - 2856087

Описание

Штекерный модуль для защиты от перенапряжений для базового элемента, обеспечивает грубую и тонкую защиту от перенапряжений между двумя сигнальными проводниками с общим опорным потенциалом и землей. Исполнение: 24 В DC

Характеристики

eCl@ss
eCl@ss 4.0 27140201
eCl@ss 4.1 27130801
eCl@ss 5.0 27130801
eCl@ss 5.1 27130801
eCl@ss 6.0 27130807
eCl@ss 7.0 27130807
eCl@ss 8.0 27130807
eCl@ss 9.0 27130807
ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
UNSPSC
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
Защитная цепь
Вносимое затухание aE, асим. 0,5 дБ (≤ 1 МГц)
0,3 дБ (≤ 400 кГц / 150 Ом)
Время срабатывания tA (фаза-земля) ≤ 1 нс
Емкость (фаза-земля) тип. 0,7 нФ
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) 10 кA
Класс VDE C1
C2
C3
D1
Макс. напряжение при длит. нагрузке UC 28 В DC
20 В AC
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом тип. 4,5 МГц
Номинал предохранителя, макс. 315 мА (T)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) 30 A
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 10 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 20 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 45 В
≤ 600 В (с PT 2X1+F-BE)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 40 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) ≤ 50 В
Остаточное напряжение при In (фаза-земля) ≤ 40 В
Отводимый импульсный ток Iimp (10/350) мкс 2,5 кA (на цепь)
Сопротивление на каждую цепь 4,7 Ω ±10 % (7-8/11-12)
Ток защитного проводника IPE ≤ 1 мкA (с PT 2X1+F-BE)
≤ 10 мкA (непосредственно заземлено)
Уровень защиты Up (жила-земля) ≤ 60 В (C1 - 1 кВ/500 A)
≤ 80 В (C2 - 10 кВ / 5 кА)
≤ 70 В (6 кВ / 3 кА)
≤ 50 В (C3 - 30 A)
Устойчивость к импульсному току (фаза-земля) C2 - 10 кВ/5 kA
D1 - 2,5 kA
Эффективный рабочий ток IC при UC ≤ 5 мкA
Общие сведения
Класс воспламеняемости согласно UL 94 V-0
Конструкция Штекер
Направление действие Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Номинальное напряжение UN 24 В DC
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже :начиная с ред. SW 1.00
Расчетный ток 300 мА (45 °C)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Стандарты для воздушных путей и путей утечки VDE 0110-1
МЭК 60664-1
Тип монтажа на основной элемент
Окружающие условия
Степень защиты IP20
Размеры
Высота 44,8 мм
Глубина 51,7 мм
Единица шага 1 TE
Комбинированный модуль, высота 90 мм
Комбинированный модуль, глубина 65,5 мм
Резьба винтов M3
Ширина комбинированного модуля 17,7 мм
Стандарты и предписания
Класс испытания согл. МЭК C1
C2
C3
D1
Стандарты/нормативные документы EN 61643-21/A1 2009
IEC 61643-21/A1 2008
UL 497B
Технические данные
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Ширина 17,5 мм
Характеристики клемм
Длина снятия изоляции 8 мм
Момент затяжки 0,8 Нм
Сечение гибкого провода 0,2 мм² ... 2,5 мм²
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого провода 0,2 мм² ... 4 мм²
Сечение жесткого проводника макс. 4 мм²
Сечение жесткого проводника мин. 0,2 мм²
Сечение провода AWG макс. 12
Сечение провода AWG мин. 24
Сечение проводника AWG 24 ... 12
Габариты и материалы
Материал корпуса PA 6.6
Дополнительные особенности
Цвет черный

Рекомендуемые товары

54 251 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2856087
  • Наличие: Предзаказ
  • GTIN: 4017918599164
  • Цена указана за упаковку: 10 шт
