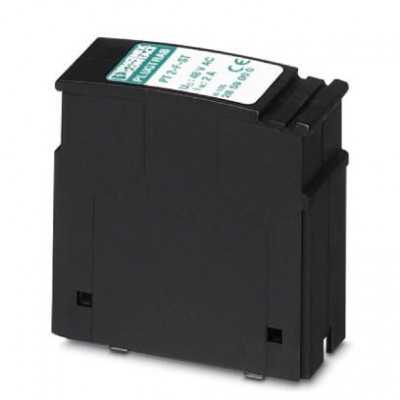

Штекерный модуль для защиты от перенапр-й - PT 2-F-ST - 2859000
Описание
Штекерный модуль для защиты от перенапряжений для базового элемента, грубая защита от перенапряжений для двух сигнальных проводников заземленных с одной стороны.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130809 |
| eCl@ss 7.0 | 27130809 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC001466 |
| ETIM 3.0 | EC001466 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,1 дБ (≤1 МГц / 50 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Емкость (фаза-земля) | тип. 2 пФ |
| Макс. напряжение при длит. нагрузке UC | 60 В DC 48 В AC |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | тип. 100 МГц |
| Номинал предохранителя, макс. | 2 A AC (T) 150 мА DC (T) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 20 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 600 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 25 В |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 5 кA |
| Сопротивление на каждую цепь | 0 Ω |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Уровень защиты Up (жила-земля) | ≤ 600 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up, статический (жила-земля) | ≤ 25 В (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA C1 - 1 кВ/500 A C3 - 100 A D1 - 2,5 kA |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Направление действие | Line-Earth Ground |
| Номинальное напряжение UN | 48 В AC |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | :начиная с ред. SW 1.10 |
| Расчетный ток | 2 A AC (80 °C) 150 мА DC (80 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 45 мм |
| Глубина | 52 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Комбинированный модуль, глубина | 65,5 мм |
| Резьба винтов | M3 |
| Ширина комбинированного модуля | 17,7 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 EN 61643-21 2001 + A1:2009 + A2:2013 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
