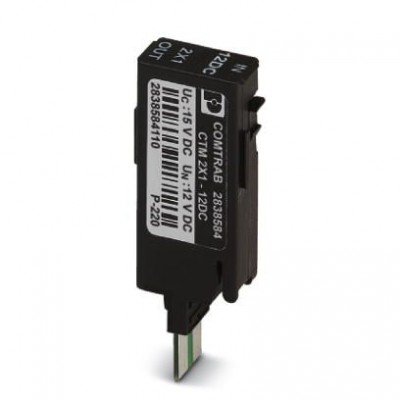

Штекерный модуль для защиты от перенапр-й - CTM 2X1- 12DC - 2838584

Описание

Штекер LSA-PLUS (COMTRAB CTM) со схемой защиты для 2-проводной сигнальной цепи с односторонним заземлением. Номинальное напряжение: 12 В DC

Характеристики

eCl@ss
eCl@ss 4.0 27140201
eCl@ss 4.1 27130801
eCl@ss 5.0 27130801
eCl@ss 5.1 27130801
eCl@ss 6.0 27130807
eCl@ss 7.0 27130807
eCl@ss 8.0 27130807
eCl@ss 9.0 27130807
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943
UNSPSC
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
Защитная цепь
Вносимое затухание aE, асим. 0,3 дБ (≤ 400 кГц)
Время срабатывания tA (фаза-земля) ≤ 1 нс
Емкость (фаза-земля) 1,5 нФ (f=1 МГц / VR= 0 В)
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) 10 кA (Суммарн.)
Класс VDE B2
C1
C2
C3
D1
Макс. напряжение при длит. нагрузке UC ± 15 В DC
10 В AC
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 100 Ом 1,5 МГц
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) 100 A
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) 5 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс 2,5 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 10 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. ≤ 28 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. ≤ 22 В
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) ≤ 18 В
Остаточное напряжение при In (фаза-земля) ≤ 32 В
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) 1 кA
Сопротивление на каждую цепь 3,3 Ω 10 %
Стабильность переменного тока (фаза — масса сигнала) 5 A - 1 с
Ток защитного проводника IPE ≤ 2 мкA
Уровень защиты Up (жила-земля) ≤ 60 В (C2 - 10 кВ / 5 кА, импульс)
≤ 30 В (C3 - 7,5 кВ / 100 А, импульс)
Устойчивость к импульсному току (фаза-земля) C2 - 4 кВ / 2 кА
C3 - 100 A
B2 - 4 кВ/100 A
D1 - 1 кА
Эффективный рабочий ток IC при UC ≤ 5 мкA
Общие сведения
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль LSA-PLUS
Направление действие Line-Line & Line-Earth Ground
Номинальное напряжение UN 12 В DC
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже :начиная с ред. SW 1.10
Расчетный ток 380 мA AC (25 °C)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Способ подключения LSA-PLUS
Стандарты для воздушных путей и путей утечки DIN VDE 0110-1
МЭК 60664-1
Тип монтажа на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS
Окружающие условия
Степень защиты IP20
Размеры
Высота 21 мм
Глубина 53,5 мм
Стандарты и предписания
Класс испытания согл. МЭК B2
C1
C2
C3
D1
Стандарты/нормативные документы МЭК 61643-21 2000
Технические данные
Полюсов 2
Температура окружающей среды (при эксплуатации) -25 °C ... 75 °C
Ширина 9,5 мм
Характеристики клемм
Тип подключения ВХОД Штекерная система COMTRAB
Тип подключения ВЫХОД Штекерная система COMTRAB
Габариты и материалы
Материал корпуса PA
Дополнительные особенности
Цвет черный
Монтажные характеристики
Тип подключения Пружинный контакт
Эксплуатационные характеристики
Степень загрязнения 2
Электротехнические характеристики
Категория перенапряжения II

Рекомендуемые товары

32 833 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2838584
  • Наличие: Предзаказ
  • GTIN: 4017918819606
  • Цена указана за упаковку: 10 шт
