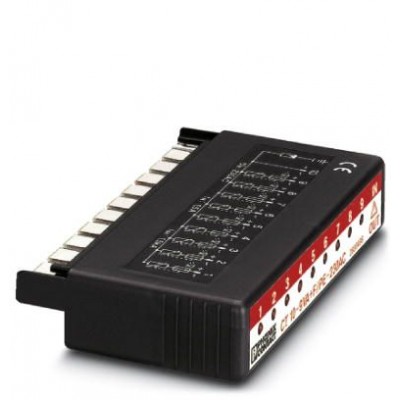

Штекерный модуль для защиты от перенапр-й - CT 10-9VA-230AC - 2830498
Описание
Штекер LSA-PLUS (COMTRAB CT 10) с защитой от импульсных перенапряжений, вкл. визуальную сигнализацию неисправности для девяти 2-проводных сигнальных цепей. Номинальное напряжение: 230 В AC. Исполнение: 10 парных жилХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Время срабатывания tA (фаза-земля) | ≤ 25 нс ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 25 нс |
| Емкость (фаза-земля) | тип. 320 пФ тип. 2 пФ (10-PE) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 5 кA (10-PE) 3 кA |
| Макс. напряжение при длит. нагрузке UC | 275 В DC 275 В AC |
| Номинал предохранителя, макс. | 1,5 A AC (gL) 200 мА DC (F) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 1,5 кA |
| Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 1,5 кA |
| Номинальный ток утечки In (8/20) мкс (масса сигнала — земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Остаточное напряжение при In (фаза — масса сигнала) | ≤ 1,1 кВ |
| Остаточное напряжение при In (фаза-земля) | ≤ 1,4 кВ |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Уровень защиты Up (жила-GND) | ≤ 1,1 кВ |
| Уровень защиты Up (жила-земля) | ≤ 1,4 кВ (10-PE) |
| Устойчивость к импульсному току (GND-Земля) | C2 - 10 кВ/5кA |
| Устойчивость к импульсному току (фаза-GND) | C2 - 3 кВ/1,5 кA |
| Устойчивость к импульсному току (фаза-земля) | C2 - 3 кВ/1,5 кA |
| Эффективный рабочий ток IC при UC | ≤ 1,5 мA AC (на цепь) ≤ 2 мА DC (на цепь) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Line & Line-Earth Ground |
| Номинальное напряжение UN | 250 В DC 230 В AC |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | :начиная с ред. SW 1.00 |
| Расчетный ток | 1,5 A AC (на цепь) 200 мА DC (на цепь) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 МЭК 60664 |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 22 мм |
| Глубина | 68,5 мм |
| Фиксированная длина кабеля | 10 м |
| Стандарты и предписания | |
| Диапазон частот | 50 Гц ... 60 Гц |
| Класс испытания согл. МЭК | C1 C3 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 EN 61643-21 2001 + A1:2009 + A2:2013 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 111 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
