Штекерный модуль для защиты от перенапр-й - CT 10-18FS+F/PE-24 - 2807926
Описание

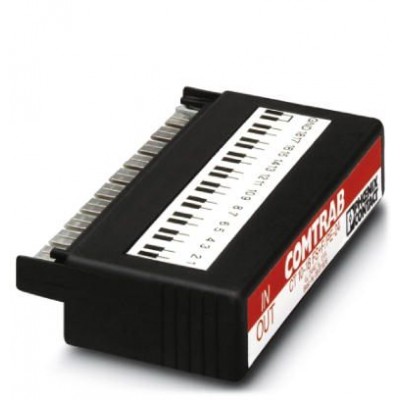

Штекер LSA-PLUS (COMTRAB CT 10) с грубой/тонкой защитой от перенапряжений для 18 сигнальных проводов - GND и грубая защита GND - PE. Номинальное напряжение: 24 В пост. тока. Исполнение: 10 двойных жилХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 0,1 дБ (≤ 2 МГц / 50 Ω) тип. 0,1 дБ (≤ 200 кГц / 150 Ом) тип. 0,1 дБ (≤ 80 кГц / 600 Ω) |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс ≤ 100 нс |
| Емкость (фаза-земля) | тип. 1,1 нФ (1 МГц) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 5 кA (на цепь) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 119 A (на цепь) |
| Макс. напряжение при длит. нагрузке UC | 40 В DC 28 В AC |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 2,5 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | тип. 10 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом | тип. 650 кГц |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 23 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 119 A (на цепь) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA (на цепь) |
| Номинальный ток утечки In (8/20) мкс (масса сигнала — земля) | 5 кA (на цепь) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 650 В ≤ 70 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 60 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) | ≤ 65 В |
| Остаточное напряжение при In (фаза — масса сигнала) | ≤ 85 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 30 В |
| Отводимый импульсный ток Iimp (10/350) мкс (GND-земля) | 2,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Ток защитного проводника IPE | ≤ 1 мкA (19x) |
| Устойчивость к импульсному току (GND-Земля) | D1 - 2,5 кА |
| Устойчивость к импульсному току (фаза-GND) | C3 - 23 A |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA D1 - 2,5 kA |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA (18x) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Номинальное напряжение UN | 24 В DC 24 В AC |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | :начиная с ред. SW 1.00 |
| Расчетный ток | 1,5 A AC (75 °C) 350 мА DC (75 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 22 мм |
| Глубина | 68,5 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 EN 61643-21 2001 + A1:2009 + A2:2013 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
| Ширина | 111 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
