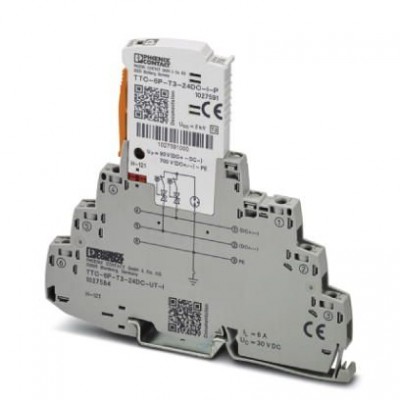

Устройство защиты от перенапряжений, тип 3 - TTC-6P-T3-24DC-UT-I - 1027584
Описание
УЗИП типа 3, в комплектации из защитного штекера и базового элемента, со встроенным индикатором состояния для источников питания 24 В DC.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
| ETIM | |
| ETIM 5.0 | EC000942 |
| Защитная цепь | |
| Время срабатывания tA (DC+) - (DC-) | ≤ 25 нс |
| Время срабатывания tA (DC+/DC-) - PE | ≤ 100 нс |
| Комбинированный импульс UOC | 2 кВ (2 Ω) 6 кВ (12 Ом) |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| Макс. номинал входного предохранителя при подключении ответвлений | 6 A (gG) 10 A (см. текст ссылки: CBM, CBMC, PTCB, CB E1) |
| Максимальный входной предохранитель при сквозной проводке | 6 A (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 1 кA |
| Номинальный ток IL | 6 A (30 °C) |
| Стойкость к короткому замыканию ISCCR | 60 A DC (без дополнительного входного предохранителя) 220 A DC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Уровень защиты Up (DC+) - (DC-) | ≤ 0,09 кВ (Uoc= 2 кВ) ≤ 0,2 кВ (Uoc= 6 кВ) |
| Уровень защиты Up (DC+/DC-) - PE | ≤ 0,7 кВ |
| Интерфейсы | |
| Количество портов | One |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 24 В DC |
| Система энергоснабжения IEC | DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T3 |
| Тип монтажа | Монтажная рейка: TH 35 - 7,5 mm |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 105,8 мм |
| Глубина | 100 мм (вкл. монтажная рейка 7,5 мм) |
| Резьба винтов | M3 |
| Спецификации UL | |
| Защитная цепь | (DC+) - (DC-) (DC+/DC-) - PE |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 5г (10 ... 150 Гц / 20 циклов / ось / X, Y, Z) |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 6,2 мм +0,1 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Указание | CBM: 2905743 CBM E4 24DC/0.5-10A NO-R 2905744 CBM E8 24DC/0.5-10A NO-R CBMC: 2906032 CBMC E4 24DC/1-10A NO 2908716 CBMC E4 24DC/1-10A NO-C 2910411 CBMC E4 24DC/1-10A IOL PTCB: 2908262 PTCB E1 24DC/1-8A NO |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | серый цвет A RAL 7042 светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
