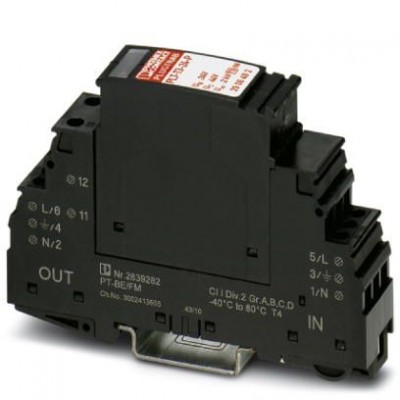

Устройство защиты от перенапряжений, тип 3 - PLT-T3-24-FM - 2906486
Описание
Вставное устройство защиты, соотв. типу 3 / классу III, для 1-фазн. сетей питания с раздельными проводниками N и PE (3-пров. система: L1, N, PE), с контактом дистанционной сигнализации.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130806 |
| eCl@ss 7.0 | 27130806 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
| ETIM | |
| ETIM 2.0 | EC000942 |
| ETIM 3.0 | EC000942 |
| ETIM 4.0 | EC000942 |
| ETIM 5.0 | EC000942 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Комбинированный импульс UOC | 2 кВ |
| Контрольное напряжение UREF | 27 В AC |
| Макс. напряжение при длит. нагрузке UC | 34 В AC 44 В DC |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A AC (B) 10 A DC (gG) 10 A DC (B) |
| Максимальный входной предохранитель при сквозной проводке | 16 A AC (B) 10 A DC (gG) 10 A DC (B) |
| Номинальный импульсный ток утечки In (8/20) мкс | 1 кA |
| Номинальный ток IL | 16 A AC (при 63 °C) 10 A DC |
| Стойкость к короткому замыканию ISCCR | 1,5 kA AC 1 kA DC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Уровень защиты Up (L-N) | ≤ 0,18 кВ |
| Уровень защиты UP (L-PE) | ≤ 0,55 кВ |
| Уровень защиты Up (N-PE) | ≤ 0,55 кВ |
| Характеристика TOV при UT (L-N) | 36 В AC (5 с / режим устойчивости) |
| Характеристика TOV при UT (L-PE) | 42 В AC (5 с / режим устойчивости) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 3 A AC 1 A DC (30 В DC) |
| Функция переключения | Размыкатель |
| Интерфейсы | |
| Количество портов | One |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 24 В AC (TN-S) |
| Рабочее напряжение | 250 В AC 125 В DC (200 мА DC) |
| Система энергоснабжения IEC | TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T3 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Размеры | |
| Высота | 90 мм |
| Глубина | 65,5 мм |
| Единица шага | 1 TE |
| Резьба винтов | M3 |
| Спецификации UL | |
| Защитная цепь | L-N L-G N-G (L+) - (L-) (L+) - G (L-) - G |
| Измеренное предельное напряжение MLV (L+) - (L-) | 330 В |
| Измеренное предельное напряжение MLV (L+) - G | 600 В |
| Измеренное предельное напряжение MLV (L-) - G | 600 В |
| Измеренное предельное напряжение MLV (L-G) | 600 В |
| Измеренное предельное напряжение MLV (L-N) | 330 В |
| Измеренное предельное напряжение MLV (N-G) | 600 В |
| Максимальное напряжение длительной нагрузки MCOV | 34 В AC 34 В DC |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In | 1 кA |
| Система распределения энергии | 1 |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 60 mVA |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,8 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Указание | PLT-T3-24-FM не предназначены для цепей постоянного тока с заземленным положительным полюсом. |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
