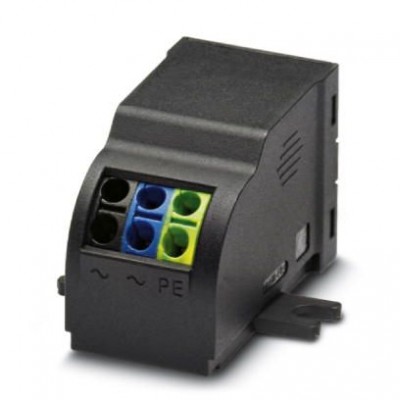

Устройство защиты от перенапряжений, тип 3 - BT-1S-230AC/A - 2803409
Описание
Разрядник 3-го типа, универсальный монтаж в электрическую розетку, подоконные каналы, фальш-полы или непосредственно на оконечные устройства. Контроль перегрева, звуковая сигнализация неисправности. Установка на ответвления и проходную проводку. Исполнение: 230 В пер. токаХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27140201 |
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130801 |
eCl@ss 6.0 | 27130806 |
eCl@ss 7.0 | 27130806 |
eCl@ss 8.0 | 27130806 |
eCl@ss 9.0 | 27130806 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 2.0 | EC000942 |
ETIM 3.0 | EC000942 |
ETIM 4.0 | EC000942 |
ETIM 5.0 | EC000942 |
ETIM 6.0 | EC000942 |
UNSPSC | |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
UNSPSC 6.01 | 30212010 |
UNSPSC 7.0901 | 39121610 |
Диапазон измерений разностного тока | |
Номинальная частота fN | 50 Гц (60 Гц) |
Защитная цепь | |
Время срабатывания tA (L-N) | ≤ 25 нс |
Время срабатывания tA (L-PE) | ≤ 100 нс |
Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
Комбинированный импульс UOC | 6 кВ |
Контрольное напряжение UREF | 255 В AC |
Макс. напряжение при длительной нагрузке UC (L- PE) | 440 В AC |
Макс. напряжение при длительной нагрузке UC (L-N) | 275 В AC |
Макс. напряжение при длительной нагрузке UC (N-PE) | 440 В AC |
Макс. номинал входного предохранителя при подключении ответвлений | 16 A (MCB B) |
Максимальный входной предохранитель при сквозной проводке | 16 A (MCB B) |
Номинал предохранителя, макс. | 16 A (MCB B) |
Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
Номинальный ток IL | 16 A (30 °C) |
Стойкость к короткому замыканию ISCCR | 1 kA AC |
Ток защитного проводника IPE | ≤ 3 мкA |
Уровень защиты Up (L-N) | ≤ 1,3 кВ |
Уровень защиты UP (L-PE) | ≤ 1,5 кВ |
Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
Характеристика TOV при UT (L-N) | 335 В AC (5 с / режим устойчивости) 440 В AC (120 мин / режим безопасного сбоя) |
Характеристика TOV при UT (L-PE) | 440 В AC (5 с / режим устойчивости) 440 В AC (120 мин / режим устойчивости) 1455 В AC (200 мс / режим безопасного сбоя) |
Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
Интерфейсы | |
Количество портов | One |
Общие сведения | |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Встраиваемый модуль |
Номинальное напряжение UN | 230/400 В AC (TN-S) 230/400 В AC (TT - only in use with RCD) |
Расстояние до активных и заземленных компонентов | 3 мм |
Система энергоснабжения IEC | TN-S TT IT с N-проводом |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | звуковой |
Тип EN | T3 |
Тип монтажа | Резьбовой монтаж |
Окружающие условия | |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Степень защиты | IP20 |
Температура окружающей среды (хранение/транспорт) | -30 °C ... 75 °C |
Размеры | |
Высота | 43 мм |
Глубина | 26,2 мм |
Стандарты и предписания | |
Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
Схема защиты со стороны постоянного напряжения (DC) | |
Потребляемая мощность в режиме ожидания ПК | ≤ 400 mVA |
Технические данные | |
Полюсов | 2 |
Температура окружающей среды (при эксплуатации) | -30 °C ... 75 °C |
Ширина | 22,5 мм |
Характеристики клемм | |
Длина снятия изоляции | 10 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 14 |
Габариты и материалы | |
Материал корпуса | PA 6.6 |
Дополнительные особенности | |
Цвет | иссиня-чёрный RAL 9005 |
Монтажные характеристики | |
Тип подключения | Пружинный зажим |
Эксплуатационные характеристики | |
Степень загрязнения | 2 |
