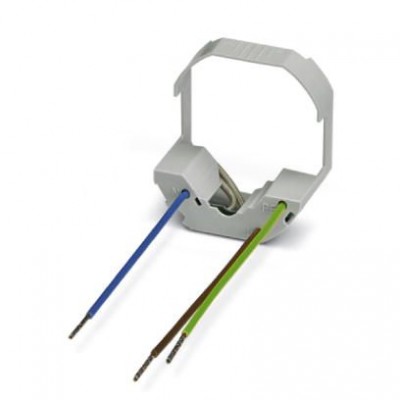

Устройство защиты от перенапряжений, тип 3 - BLT-SKT-230-A - 1038842
Описание
УЗИП типа 3 для стационарного монтажа в розетках с защитным контактом. Датчик контроля температуры схемы, акустический сигнал неисправности.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
| ETIM | |
| ETIM 5.0 | EC000942 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 4 кA |
| Комбинированный импульс UOC | 6 кВ |
| Контрольное напряжение UREF | 255 В AC |
| Макс. напряжение при длит. нагрузке UC | 255 В AC |
| Номинал предохранителя, макс. | 16 A (MCB B) |
| Стойкость к короткому замыканию ISCCR | 1 kA AC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Характеристика TOV при UT (L-N) | 440 В AC (5 с / режим устойчивости) 440 В AC (120 мин / режим устойчивости) |
| Характеристика TOV при UT (L-PE) | 440 В AC (5 с / режим устойчивости) 440 В AC (120 мин / режим устойчивости) 1455 В AC (200 мс / режим безопасного сбоя) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Интерфейсы | |
| Количество портов | One |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Номинальное напряжение UN | 230 В AC (TN-S) 230 В AC (TT - only in use with RCD) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | звуковой |
| Тип EN | T3 |
| Тип монтажа | в приборных розетках из изолирующего материала с обычными розетками с защитным контактом |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (в установленном состоянии) |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Размеры | |
| Высота | 53 мм |
| Глубина | 32 мм |
| Спецификации UL | |
| Защитная цепь | L-N L-PE N-PE |
| Стандарты и предписания | |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Уровень защиты Up | ≤ 1,5 кВ |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
| Ширина | 53 мм |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | отдельные жилы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
