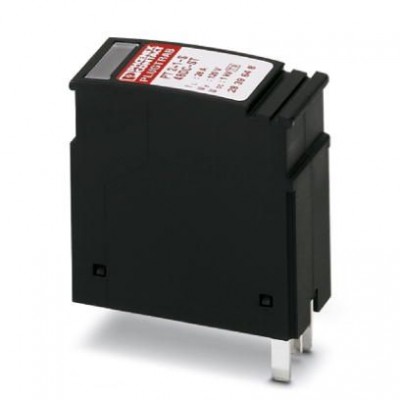

Штекерный модуль для защиты от перенапряжений, тип 3 - PT 2+1-S-48DC-ST - 2839648
Описание
Защитный штекер PT со схемой защиты от перенапряжений сетей электропитания приборов, с индикатором неисправности. Номинальное напряжение: 48 В ACХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000942 |
| ETIM 6.0 | EC000942 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 1 нс |
| Время срабатывания tA (L-PE) | ≤ 1 нс |
| Комбинированный импульс UOC | 1 кВ (2 Ω) 6 кВ (12 Ом) |
| Макс. напряжение при длит. нагрузке UC | 60 В DC |
| Макс. номинал входного предохранителя при подключении ответвлений | 50 A (gG) |
| Максимальный входной предохранитель при сквозной проводке | 25 A (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 500 A |
| Номинальный ток IL | 26 A (30 °C) |
| Стойкость к короткому замыканию ISCCR | 200 A (без предохранителя при Uc) |
| Ток защитного проводника IPE | ≤ 10 мкA |
| Интерфейсы | |
| Количество портов | One |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Номинальное напряжение UN | 48 В DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T3 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Размеры | |
| Высота | 44,8 мм |
| Глубина | 51,7 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Комбинированный модуль, глубина | 65,5 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 61643-11 2012 МЭК 61643-11 2011 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Уровень защиты Up | ≤ 120 В |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
