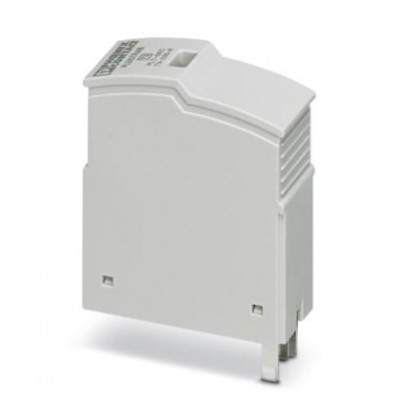

Штекерный модуль для защиты от перенапряжений, тип 3 - PLT-SEC-T3-230-P - 2905235
Описание
Запасной штекер устройства защиты типа 3 серии PLUGTRAB SEC T3. Номинальное напряжение 230 В.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130806 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000942 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Комбинированный импульс UOC | 6 кВ |
| Контрольное напряжение UREF | 255 В AC |
| Макс. напряжение при длит. нагрузке UC | 264 В AC 230 В DC |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Стойкость к короткому замыканию ISCCR | 1,5 kA AC 0,25 kA DC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Уровень защиты Up (L-N) | ≤ 1,35 кВ |
| Уровень защиты UP (L-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Характеристика TOV при UT (L-N) | 440 В AC (5 с / режим устойчивости) 440 В AC (120 мин / режим устойчивости) |
| Характеристика TOV при UT (L-PE) | 440 В AC (5 с / режим устойчивости) 440 В AC (120 мин / режим устойчивости) 1455 В AC (200 мс / режим безопасного сбоя) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Номинальное напряжение UN | 230 В AC (TN-S) 230 В AC (TT - only in use with RCD) |
| Система энергоснабжения IEC | TN-S TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T3 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 60,9 мм |
| Глубина | 44,8 мм |
| Единица шага | 1 TE |
| Спецификации UL | |
| Защитная цепь | L-N L-G N-G (L+) - (L-) (L+) - G (L-) - G |
| Измеренное предельное напряжение MLV (L+) - (L-) | 1290 В |
| Измеренное предельное напряжение MLV (L+) - G | 1310 В |
| Измеренное предельное напряжение MLV (L-) - G | 1310 В |
| Измеренное предельное напряжение MLV (L-G) | 1310 В |
| Измеренное предельное напряжение MLV (L-N) | 1290 В |
| Измеренное предельное напряжение MLV (N-G) | 1310 В |
| Максимальное напряжение длительной нагрузки MCOV | 255 В AC 230 В DC |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In | 3 кA |
| Система распределения энергии | 1 |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 275 mVA (при UREF) ≤ 300 mVA (при UC) |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Электрические данные | |
| Номинальное напряжение | 230 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | вставной |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
