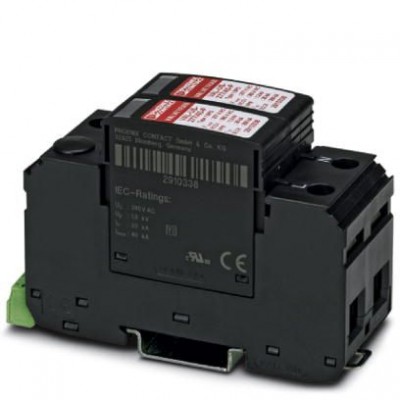

Устройство защиты от перенапряжений, тип 2 - VAL-US-48/40/1+1V-FM - 2910344
Описание
2-канальное устр-во защиты от перенапр. с контактом дистанц. сигнализации для 48 B DC, 2 жилы и земля.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 5.0 | EC000941 |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 100 В DC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Номинальный ток IL | 80 A |
| Стойкость к короткому замыканию ISCCR | 5 кA |
| Ток защитного проводника IPE | ≤ 0,45 мА |
| Уровень защиты Up (DC+) - (DC-) | ≤ 0,55 кВ |
| Уровень защиты Up (DC+/DC-) - PE | ≤ 0,55 кВ |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 5 мA AC ... 1,5 A AC 1 A DC |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 60 В DC ±10 % -48 В DC ±10 % (RRH) |
| Рабочее напряжение | 5 В AC ... 250 В AC 30 В DC |
| Система энергоснабжения IEC | DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 96,8 мм |
| Глубина | 65,5 мм |
| Единица шага | 2 TE |
| Резьба винтов | M5 |
| Спецификации UL | |
| Защитная цепь | (DC+) - (DC-) (DC+) - G |
| Максимальный имульсный ток для каждой фазы | 40 кA |
| Номинальный импульсный разрядный ток In | 20 кA |
| Система распределения энергии | DC |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Остаточное напряжение Ures | ≤ 0,55 кВ (при In) ≤ 0,425 кВ (При 10 кА) ≤ 0,325 кВ (при 5 кА) ≤ 0,275 кВ (При 3 кА) |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 35,6 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 4,5 Нм (1,5 мм² ... 16 мм²) 4,5 Нм (25 мм² ... 35 мм²) |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Электрические данные | |
| Номинальное напряжение | 60 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 PBT |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
