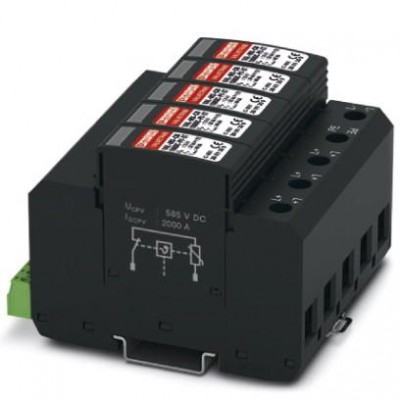

Устройство защиты от перенапряжений, тип 2 - VAL-MS-CN 1000DC-PV/4+V-FM - 2907820
Описание
Устройство защиты от импульсных перенапряжений для изолированных установок постоянного тока (1000 В пост. тока), установка на монтажную рейку, 5-контактный базовый элемент с контактом для дистанционной передачи сигнала, 5-контактный защитный штекерный модуль с контролем по температуре с индикацией состояния на каждом штекере, для применения с разрядниками с тремя параллельными цепями/отслеживателями точки максимальной мощности (ОТММ).Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 250 мкА перем. тока ≤ 20 мкА пост. тока |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 3 A AC 3 A DC |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Доступность | Доступное |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Место встраивания расцепителя | Внутреннее |
| Место монтажа | Внутреннее помещение |
| Поведение SPD в случае отказа | OCM |
| Рабочее напряжение | 125 В AC 30 В DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Удары (при эксплуатации) | (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 98,57 мм |
| Глубина | 64,7 мм |
| Резьба винтов | M5 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | PV II PV T2 |
| Стандарты/нормативные документы | EN 50539-11 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Макс. напряжение при длительной нагрузке UCPV | 1170 В DC |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Напряжение без нагрузки UOCSTC | ≤ 970 В DC |
| Номинальный ток утечки (8/20) мкс | 20 кA |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Уровень защиты Up | ≤ 3,8 кВ |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 89 мм |
| Указание | |
| Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 4,5 Нм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Электрические данные | |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR PBT-FR |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
