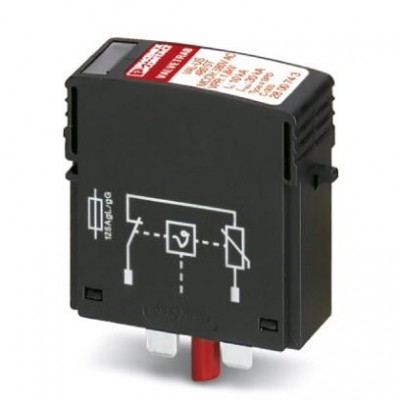

Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-US 480 ST - 2800743
Описание
Штекерный модуль для защиты от перенапряжений, тип 2, с мощным варистором для базового элемента VAL-MS, контроль перегрева, визуальный индикатор неисправности. Исполнение: 480 В перем. токаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130803 |
| eCl@ss 7.0 | 27130803 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| ETIM | |
| ETIM 3.0 | EC000472 |
| ETIM 4.0 | EC000472 |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 60 Гц (50 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 580 В AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Ток защитного проводника IPE | ≤ 0,25 мА |
| Характеристика TOV при UT | 690 В AC (5 с / режим устойчивости) 762 В AC (120 мин / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Номинальное напряжение UN | 400/690 В AC (TN) 500 В AC (IT) |
| Расстояние до активных и заземленных компонентов | 5 мм |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 52,4 мм |
| Глубина | 55,3 мм |
| Единица шага | 1 TE |
| Спецификации UL | |
| Защитная цепь | L-N |
| Измеренное предельное напряжение MLV (L-N) | 2310 В |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 580 В AC |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In (L-N) | 10 кA |
| Система распределения энергии | 1 |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| Остаточное напряжение Ures | ≤ 2,5 кВ (при In) ≤ 2,3 кВ (При 10 кА) ≤ 2,1 кВ (при 5 кА) ≤ 1,9 кВ (При 3 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 150 mVA |
| Уровень защиты Up | ≤ 2,5 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Характеристики клемм | |
| Указание | Для использования в любых низковольтных системах между L-N и L-PEN. Только для использования в ИТ-системах между L-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE= RAсогласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / пример a) |
| Электрические данные | |
| Номинальное напряжение | 480 В AC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Штекерная система VALVETRAB |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
