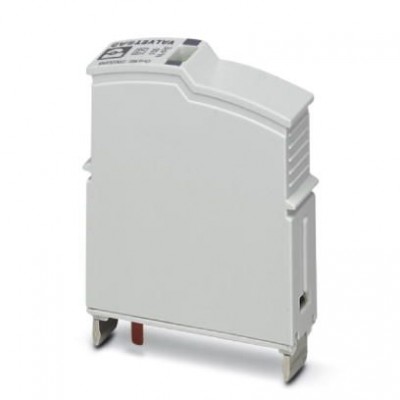

Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-SEC-T2-N/PE-175-P - 2905356
Описание
Запасной штекер для разрядника от перенапряжений серии VALVETRAB SEC для промежутка N-PE.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| ETIM | |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 150 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 0,95 кВ |
| Способность к гашению сопровождающего тока Ifi | 100 A (150 В AC) |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Номинальное напряжение UN | 120 В AC (TN - only N-PE) 120 В AC (TT - only N-PE) |
| Система энергоснабжения IEC | TN TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 46,4 мм |
| Глубина | 59,4 мм |
| Единица шага | 0,6 TE |
| Спецификации UL | |
| Защитная цепь | N-G |
| Измеренное предельное напряжение MLV (N-G) | 560 В |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 150 В AC |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In (N-G) | 20 кA |
| Система распределения энергии | 1 |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Остаточное напряжение Ures | ≤ 0,4 кВ (при In) ≤ 0,4 кВ (При 10 кА) ≤ 0,4 кВ (при 5 кА) ≤ 0,4 кВ (при 4 кА) ≤ 0,4 кВ (при 2 кА) |
| Уровень защиты Up | ≤ 0,95 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 11,7 мм |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PBT-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | вставной |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
