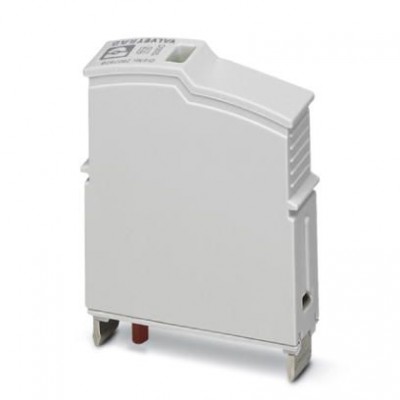

Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-SEC-T2-120DC-P - 2907878
Описание
Запасной штекер для разрядника защиты от перенапряжений серии VALVETRAB SEC для источников питания постоянным током.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| ETIM | |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 150 В DC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 20 A (gG/B при ISCCR> 200 A) |
| Макс. номинал входного предохранителя при подключении ответвлений | 20 A (gG/B при ISCCR> 200 A) |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Стойкость к короткому замыканию ISCCR | 0,2 кA (без входного предохранителя) 6 кA (при входном предохранителе 20 A gG / B) |
| Ток защитного проводника IPE | ≤ 5 мкА пост. тока |
| Ток разряда молнии (10/350)мкс, заряд | 0,5 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 1 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 0,25 кДж/Ω |
| Характеристика TOV при UT | 174 В DC (5 с / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Номинальное напряжение UN | 100 В DC ... 120 В DC |
| Система энергоснабжения IEC | DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 46,4 мм |
| Глубина | 59,4 мм |
| Единица шага | 0,6 TE |
| Спецификации UL | |
| Защитная цепь | (DC+) - G (DC-) - G |
| Максимальное напряжение длительной нагрузки MCOV | 150 В DC |
| Номинальный импульсный разрядный ток In | 20 кA |
| Ограничитель номинального напряжения VPR | 700 В |
| Система распределения энергии | DC |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
| Тип SPD | 1CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Остаточное напряжение Ures | ≤ 0,85 кВ (при In) ≤ 0,75 кВ (При 10 кА) ≤ 0,65 кВ (при 5 кА) ≤ 0,63 кВ (при 4 кА) ≤ 0,57 кВ (при 2 кА) |
| Уровень защиты Up | ≤ 0,85 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 11,7 мм |
| Электрические данные | |
| Номинальное напряжение | 120 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PBT-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | вставной |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
