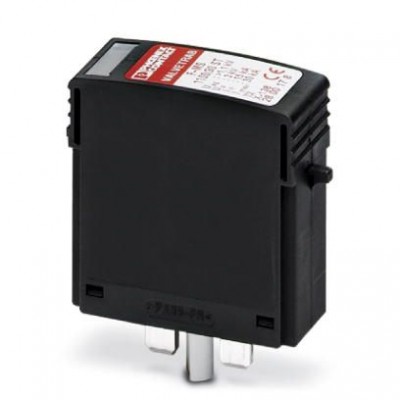

Штекерный модуль для защиты от перенапряжений, тип 2 - F-MS 1100 ST - 2909844
Описание
Штекерный модуль для защиты от имп. перенапр., тип 2, искровой промежуток с повыш. прочностью изоляции, применяется только в качестве запасного штекерного модуля для соотв. сборных устройств.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| ETIM | |
| ETIM 5.0 | EC002496 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц 60 Гц |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 260 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 3 кВ |
| Стойкость к короткому замыканию ISCCR | 25 кA (последовательно со штекером VAL-MS) |
| Ток защитного проводника IPE | ≤ 3 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г |
| Размеры | |
| Высота | 52,4 мм |
| Глубина | 55,3 мм |
| Единица шага | 1 TE |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Уровень защиты Up | ≤ 3 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Характеристики клемм | |
| Указание | Защитный штекер F-MS 1100 ST необходимо применять только в последовательном соединении с VAL-MS 400 ST. Он не предусмотрен для прямого применения с сетевым питанием. Uagn > 1100 B При применении выше 2000 м (высоты над уровнем моря) соблюдать расстояние сбоку до активных и заземленных элементов 2 мм. |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | вставной |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
